六合一焊台-300W加热台款

外壳开孔重新设计,拒绝平庸,功能包含245焊台、858D热风枪、sk120s可调电源,暴力风扇排烟、照明功能、3518快充模块、加热工作台,前后接口齐全,散热效果好,较其他多合一焊台,产品设计增加了排烟风扇,可更换空气过滤棉,所有螺丝孔都作沉孔处理,螺丝和面板齐平,更加美观简洁。

六合一焊台
可调电源
245焊台
  • 图纸编号:

    XM006457

  • 分类:

    铝合金外壳

  • 外壳尺寸:

    153.0*149.0*106.2

  • 公模编号:

    K302

  • 发布人:

  • 发布时间:

    2026-08-20 10:20

  • 开源协议:

    CC CC0协议
  • 下单次数:

    331次

5

29

分享

侵权投诉

免责声明

评论(8)

简介

外壳开孔重新设计,拒绝平庸,功能包含245焊台、858D热风枪、sk120s可调电源,暴力风扇排烟、照明功能、3518快充模块、加热工作台,前后接口齐全,散热效果好,较其他多合一焊台,产品设计增加了排烟风扇,可更换空气过滤棉,所有螺丝孔都作沉孔处理,螺丝和面板齐平,更加美观简洁。

应用场景

手机维修 焊台 可调电源 手工DIY 笔记本充电 主板加热维修 焊接排烟

项目描述

注意:上传团购版本,只能团购前后面板,机身可以在抽奖得到5折卷后单独下单壳体,或者用1折卷下单前后面板更划算。

本产品采用K302外壳打样,功能包含245/470焊台、858D热风枪、sk120s可调电源,暴力风扇排烟、照明功能、3518快充模块、加热台(外观和功能和无线充电款一致、加热台款增加了独立控制电源开关),前后接口丰富,输出接口4MM香蕉插头、3518PD快充协议,输入接口有AC220V交流电品字插头、大艺A3工具电池取电座、Type-c接口、DC接口、XT60M接口,散热效果好,较其他多合一焊台,产品设计增加了排烟风扇,可更换空气过滤棉,所有螺丝孔都作沉孔处理,螺丝和面板齐平,更加美观简洁。一次定制了10套外壳、非一折卷白嫖,此次优化对加热台孔位进行了调整,图纸默认鹿仙子300W加热台开孔孔位,可安装200w-400W加热台,需要其他孔位也可自行调整,两个PD快充优化为一个XT60+PD快充适用面更广,另外开孔样式进行优化设计非编辑软件自带款式,其他功能不变,如需成品可闲鱼搜索六合一焊台(哎呀快跑)。CNC盖板打样网址:【机电工坊-找羊CNC加热台PTC加热片专用】


https://www.jlc-jdgf.com/machine-detail/556713866879127554?t=1780338882416&s=1780338882416

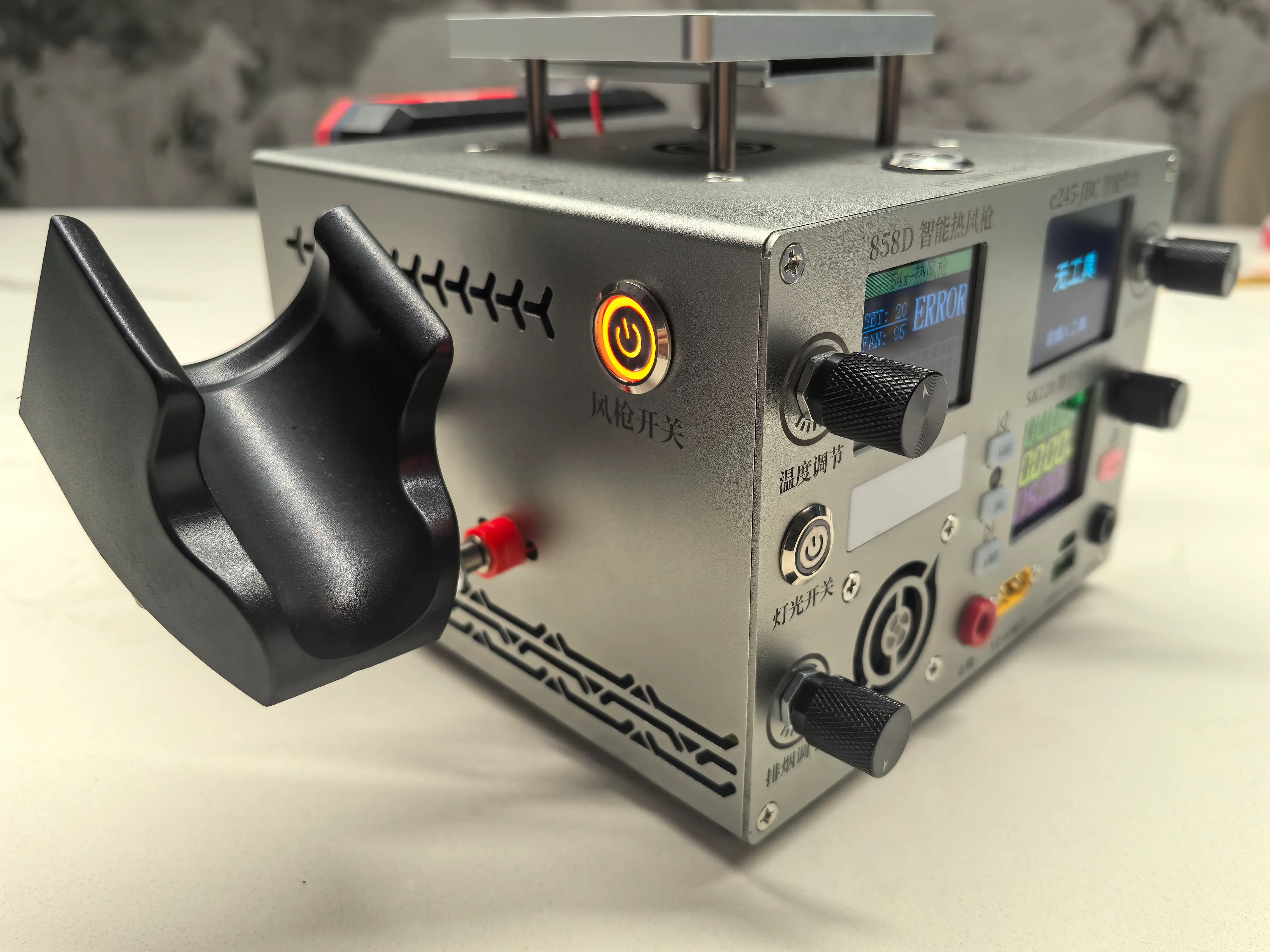

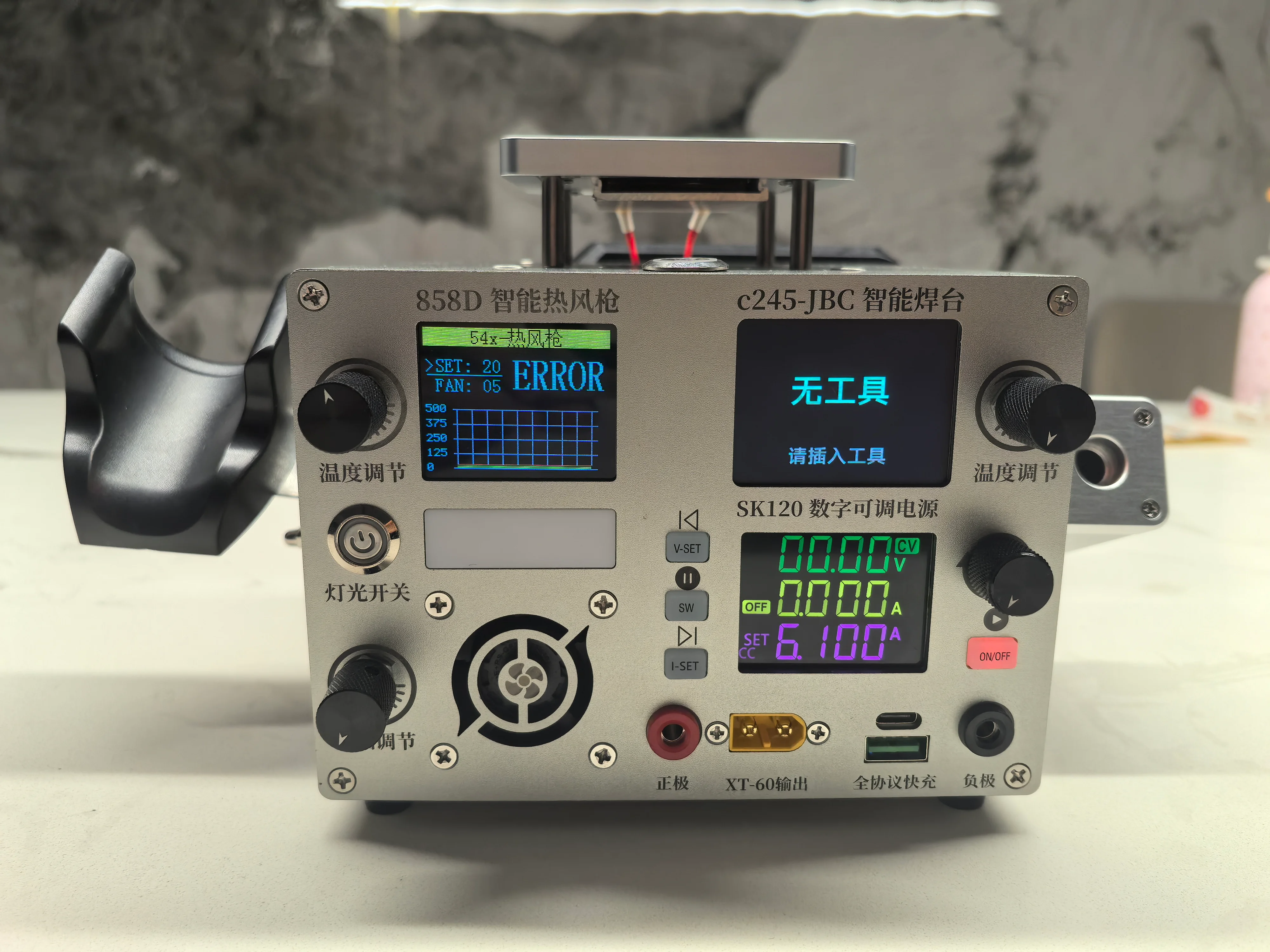

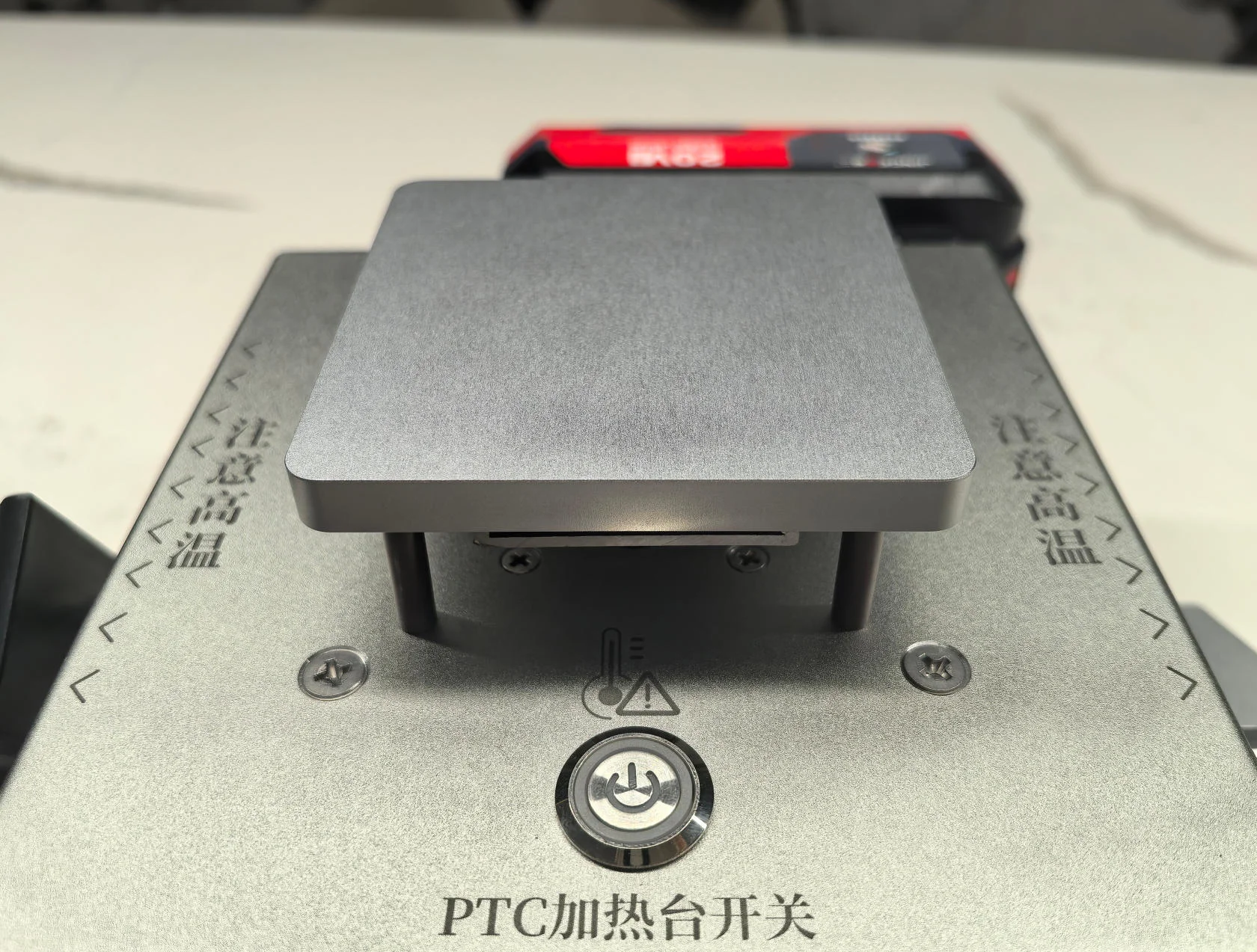

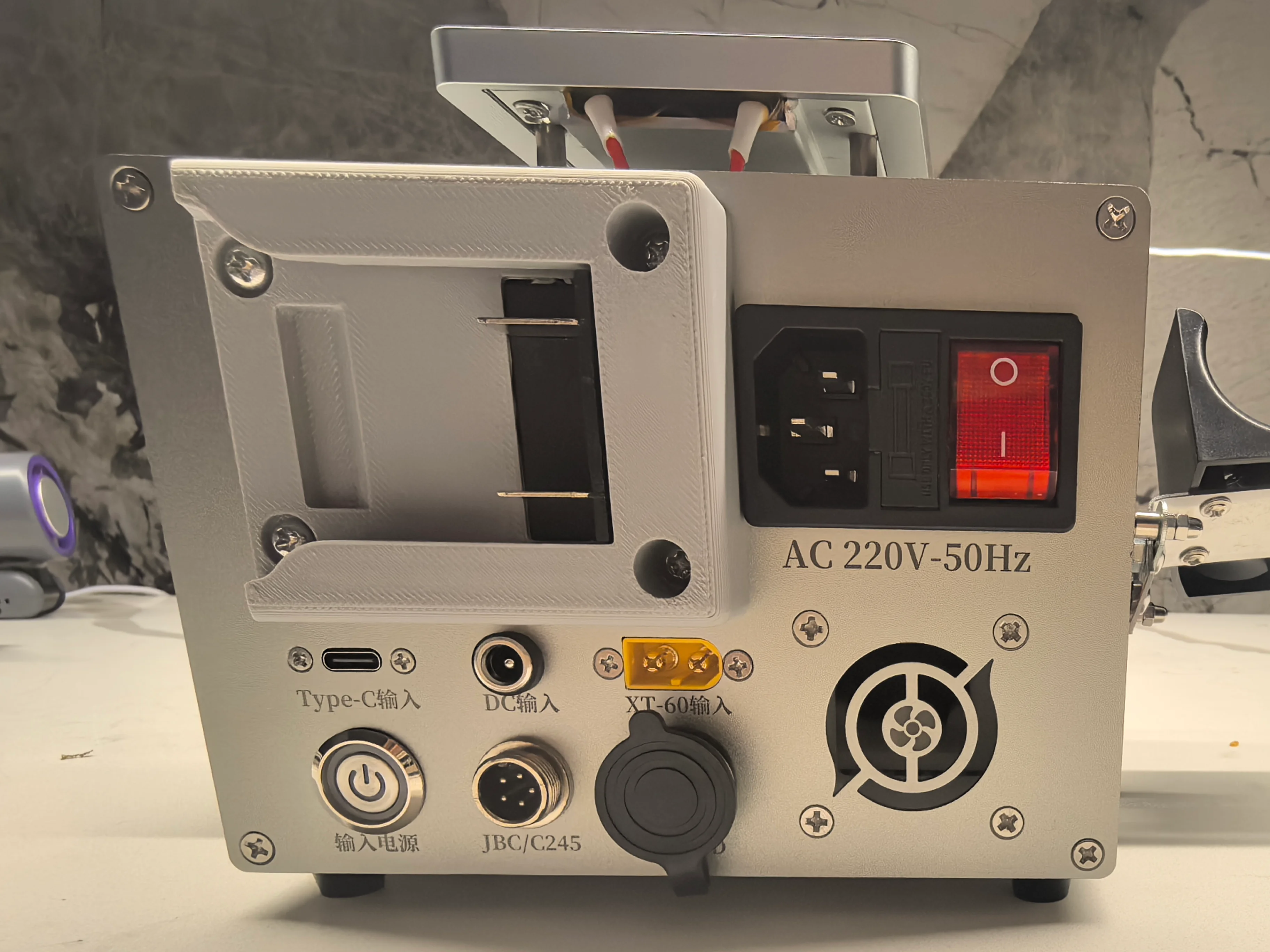

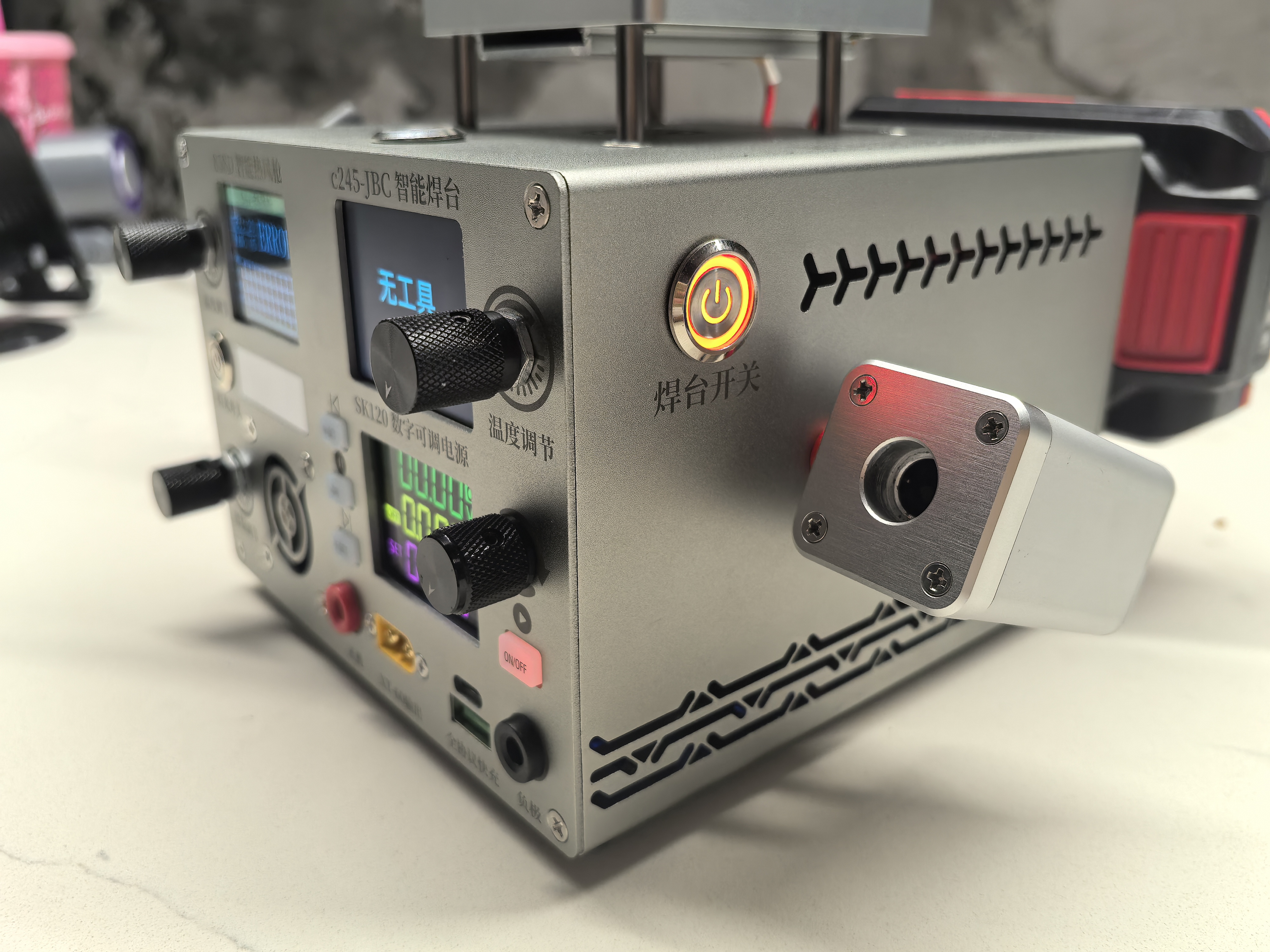

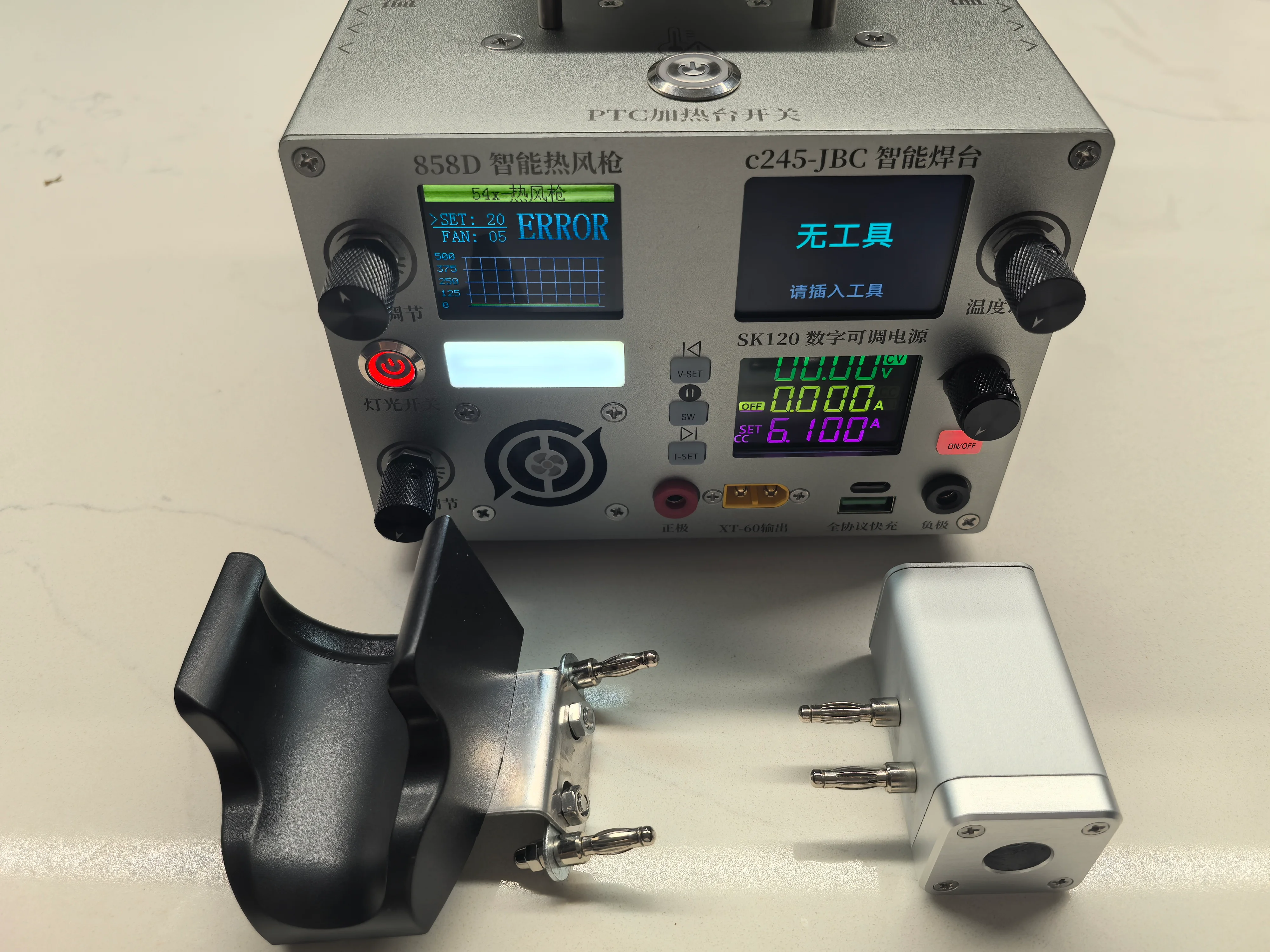

外观图片:

877842936482293350487784293790113177608778429397880545280877842941436280422587784294369411481608778429463105216512



















安装接线图和无线充电款一样,由于外壳变化不大,版本无法上传。有安装问题也可咨询闲鱼(哎呀快跑)
