自制1米机柜
1米网络机柜
网络机柜
- 图纸编号:XM006071
- 分类:型材
- 发布人:
654321fV471m - 发布时间:2026-08-05 17:40
- 开源协议:CC BY-NC协议
- 下单次数:8次
侵权投诉
免责声明
简介
1米网络机柜
应用场景
家用定制机柜
项目描述
上侧4个连接螺丝需要自行购买长螺丝，或者自己打贯穿沉头孔。2040型材中用嘉立创自带的螺丝无法固定。
底部轮子自行购买福马轮或者攻丝使用m8的底座。
侧面亚克力尺寸975X530mm

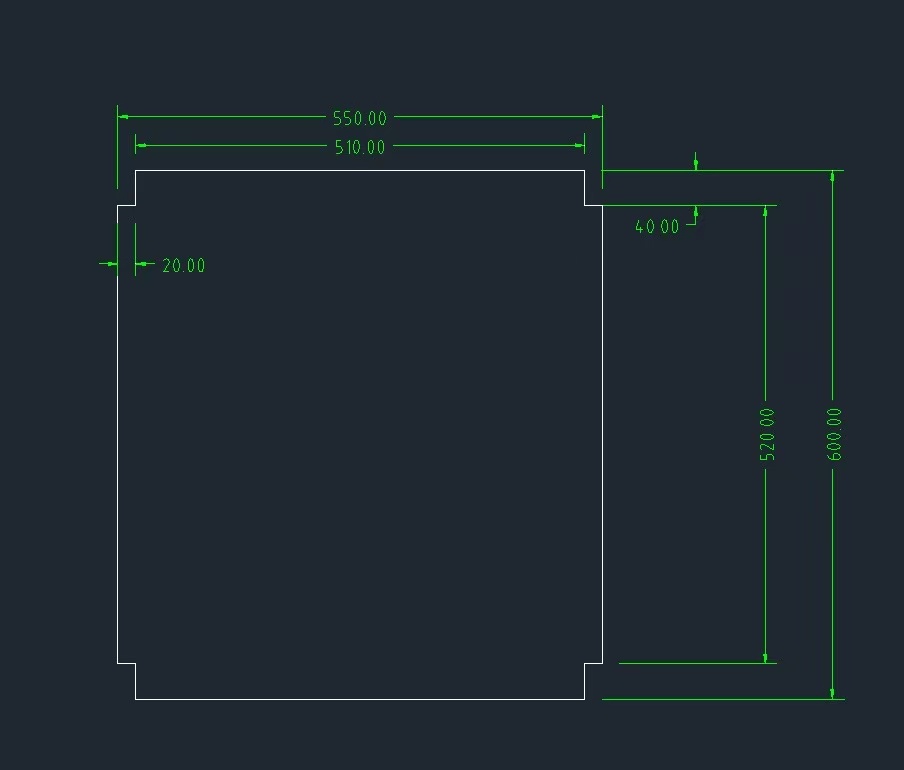

上侧亚克力尺寸见图纸整体尺寸510x570,4角内缩5x25用于卡在型材中
底部可以增加底板但是增加底板后需要切割22u的机柜固定支架，底部增加底板建议使用18u高度的支架
底部底板可以使用10mm的pp板
尺寸如图
