一、简介

   JBC245焊台模块和SK150C可调电源模块  二合一加长版外壳，外壳与复读姬原版相比，长度从130mm拉伸到了170mm。

二、应用场景

   1、前面板有可调电源XT60和香蕉头输出口，100W的SW3518快充接口DC输出接口；

   2、后面板有AC、DC输入，JBC245手柄接口（5芯）,休眠和换芯接口，新增了OTA固件烧录接口；

   3、壳体长度拉伸后，可以轻松安装10-13cm长度的电源（如明纬、金升阳、广颂等）；同时由于壳体长度增加，一些稍大的模块也能轻松安装进去；

   5、壳体右侧预留了8mm的简易休眠仓螺丝孔，可以安装简易休眠仓螺丝孔；

   6、壳体两侧的散热孔进行了精简和优化排布，壳体底部的散热孔也进行了优化；

项目支持Q群:

492017395
请加群 群内有更详细的配件表和 更多的免费开源项目!!!

项目组装视频:

B战或者抖音搜索"复读姬二合一组装视频"

后面板供电请注意:

1.请注意禁止同时接入2种供电方式

2.DC供电时,请不要同时使用AC220V市电输入...

BOM(进群下载BOM表有购买链接做参考):

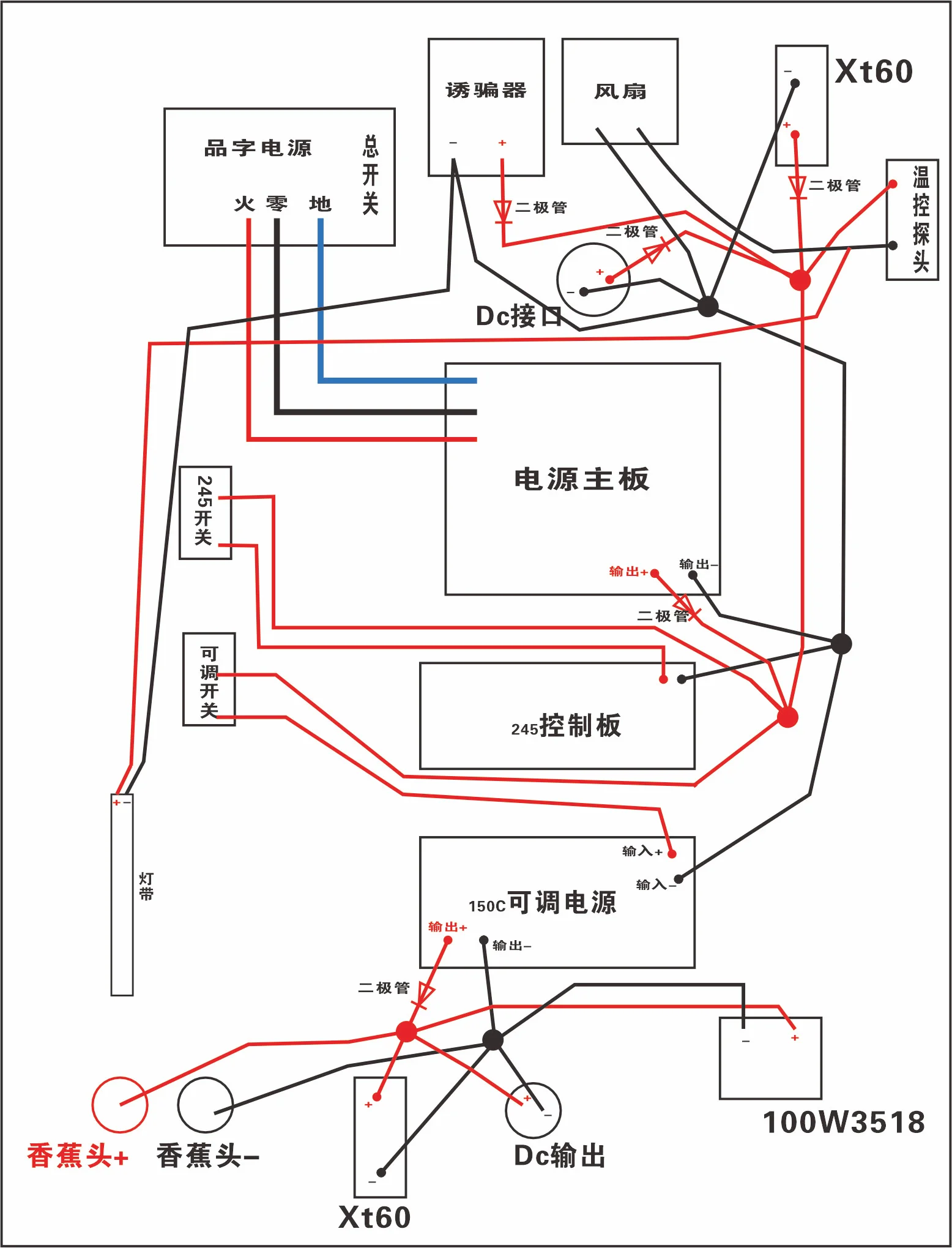

接线参考:

接线图中我用了5个肖特基二极管，大家可以根据自己的需要进行精减。
