睿登RD60XX系列可调电源低成本方案
采用湖蓝色，大气好看
材料在后
睿登RD60
可调电源
RD60XX
- 图纸编号:XM005781
- 分类:铝合金外壳
- 外壳尺寸:304.0*185.0*105.02
- 公模编号:K204
- 发布人:
876543mM708U - 发布时间:2026-07-27 09:07
- 开源协议:CC BY-NC协议
- 下单次数:1次
侵权投诉
免责声明
简介
采用湖蓝色，大气好看
材料在后
应用场景
可调电源
项目描述

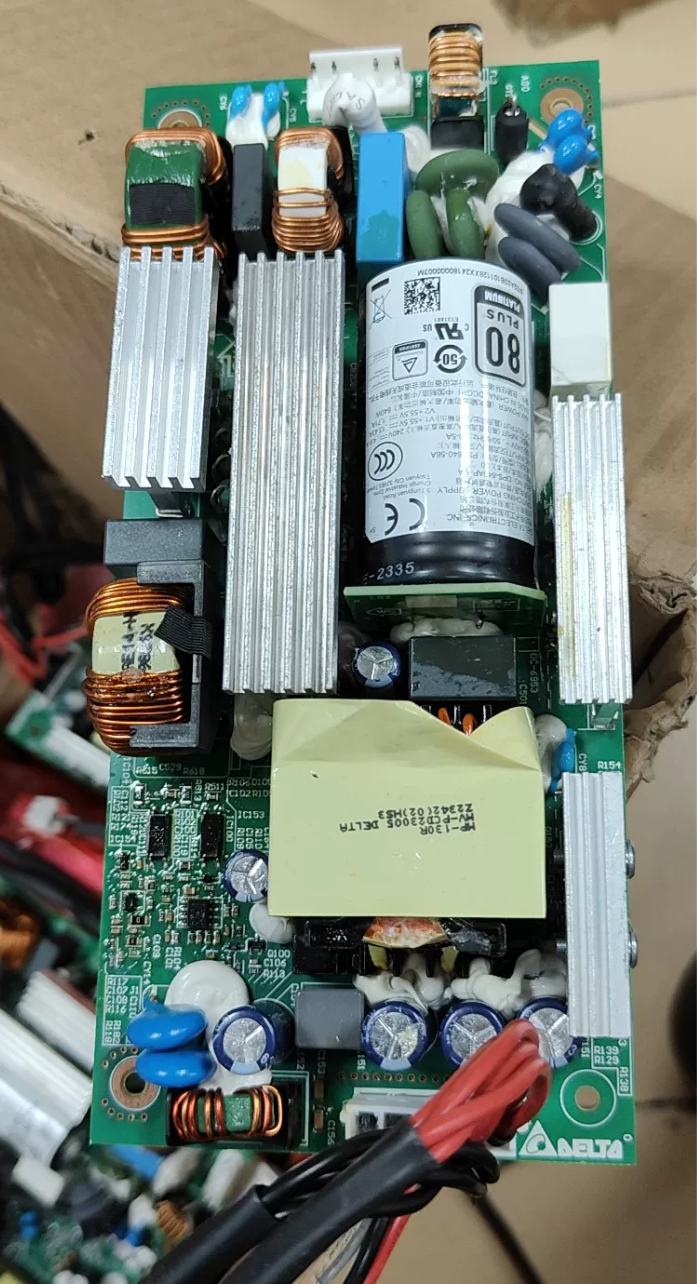

主板采用某鱼上台达840W电源输出55.5V，整体采用开关电源加电池两种供电模式，侧16mm开关为快充开关

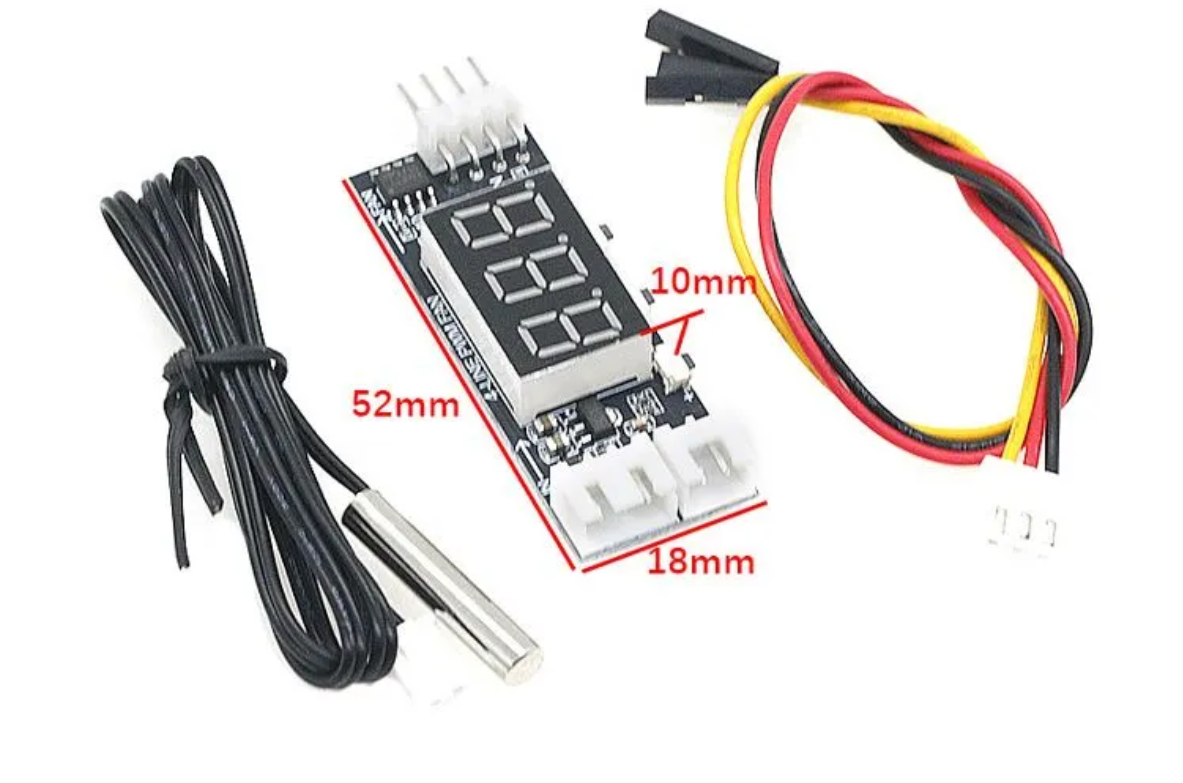

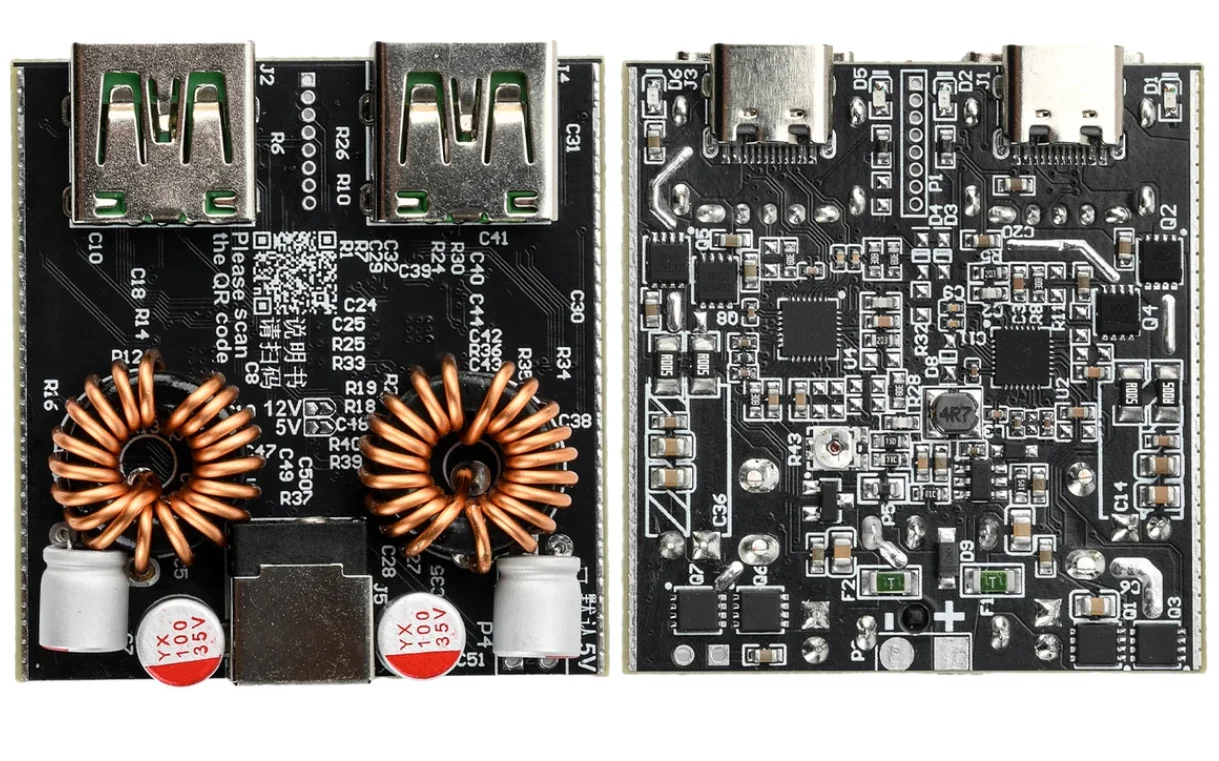

快充使用两块双140W主板，侧边可用机箱防尘网，使用大功率DCDC逆变24V给快充供电，再用24V转12V逆变给温控供电，

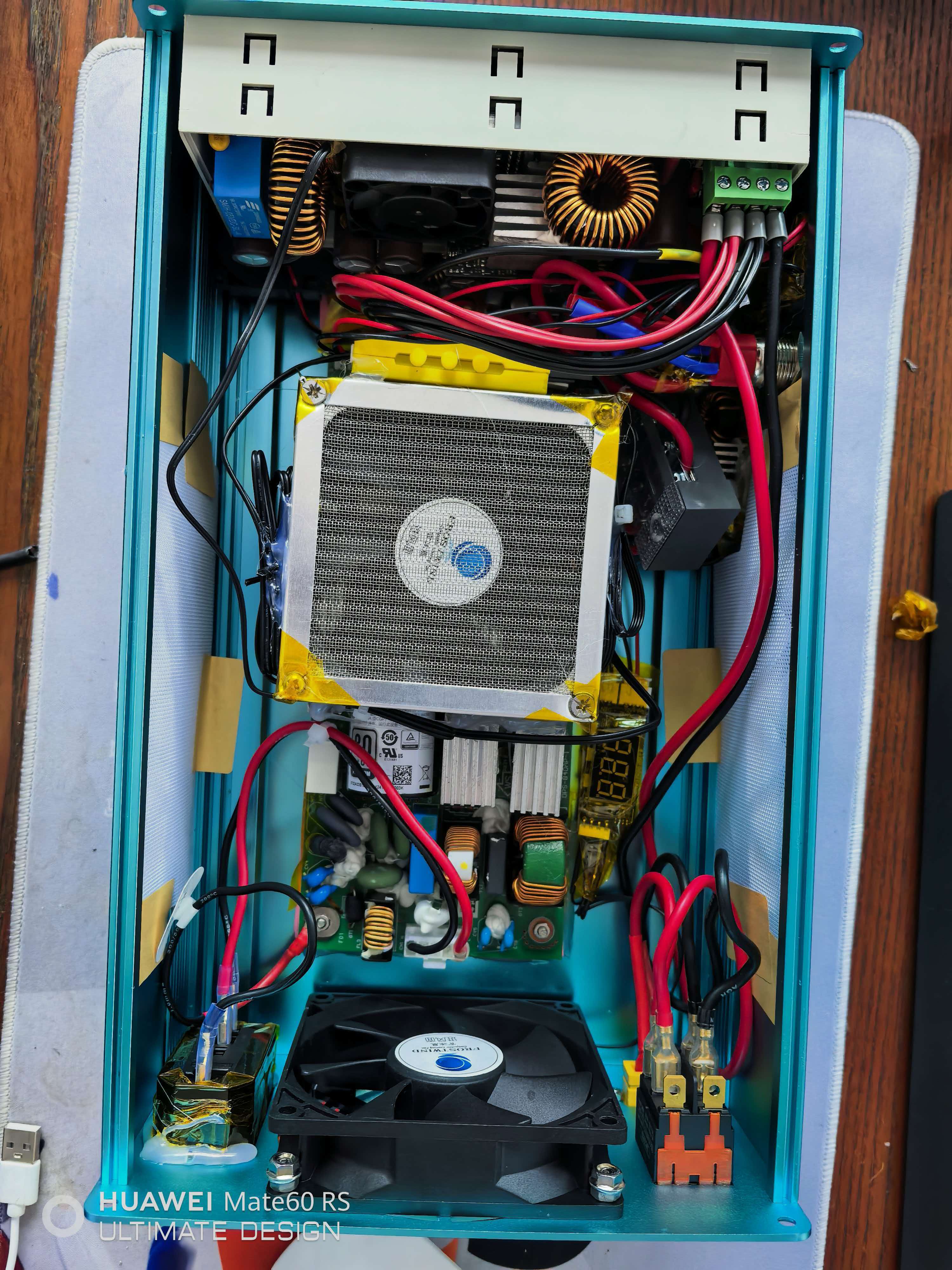

图片接线如下，接线图上有些混乱，需要一定动手能力，注意做绝缘，风扇使用9cm电脑4P接口
