4寸3喇叭蓝牙桌面音箱-第二代

一个4寸50w中低音喇叭,二个20w高音喇叭,两个高音喇叭位置放一起

4寸喇叭
4寸音箱
蓝牙音箱,桌面音箱
  • 图纸编号:

    XM005394

  • 分类:

    铝合金外壳

  • 外壳尺寸:

    184.0*133.6*97.5

  • 公模编号:

    K462

  • 发布人:

  • 发布时间:

    2026-07-02 10:10

  • 开源协议:

    CC CC0协议
  • 下单次数:

    45次

0

1

分享

侵权投诉

免责声明

评论(2)

简介

一个4寸50w中低音喇叭,二个20w高音喇叭,两个高音喇叭位置放一起

应用场景

移动便携,桌面音响

项目描述

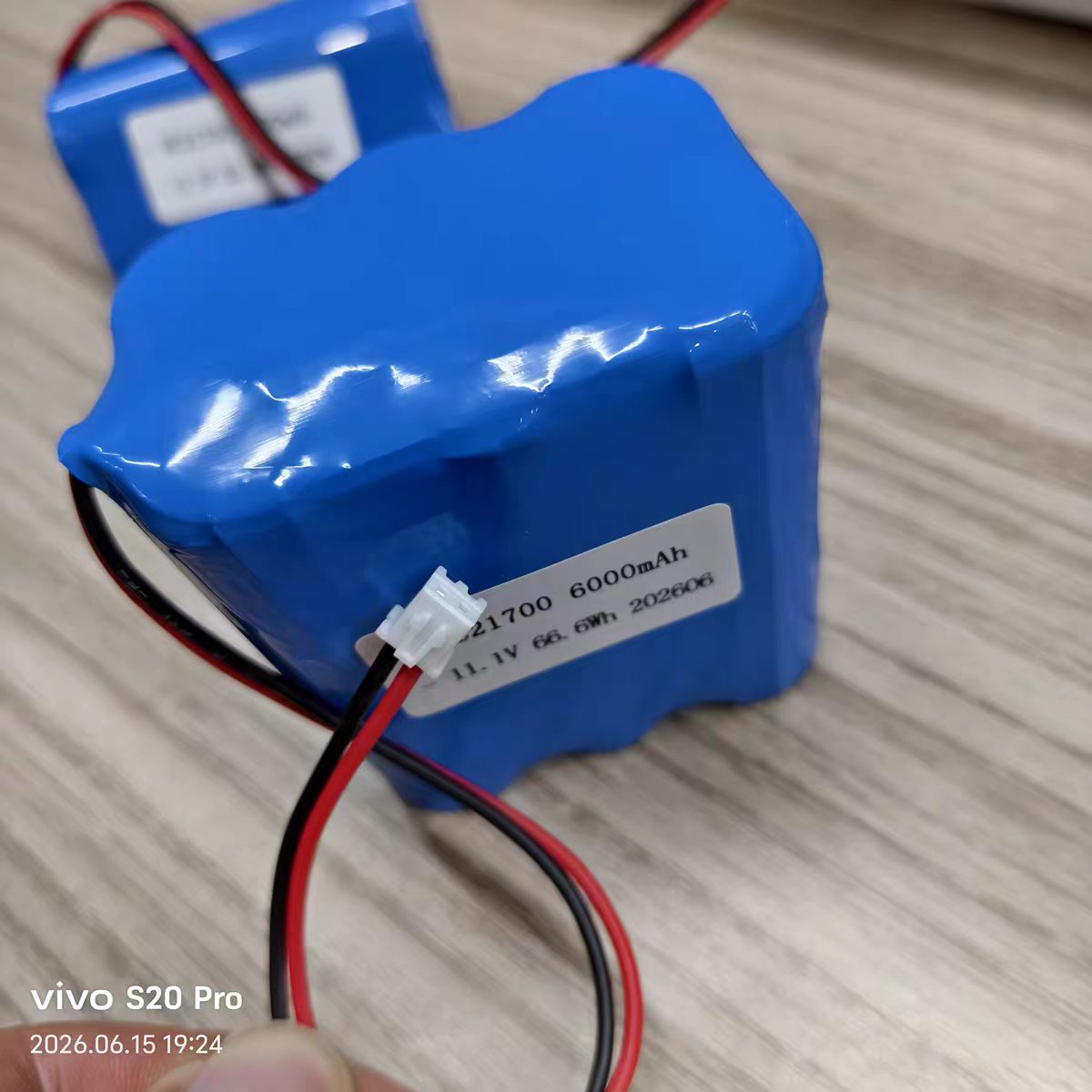

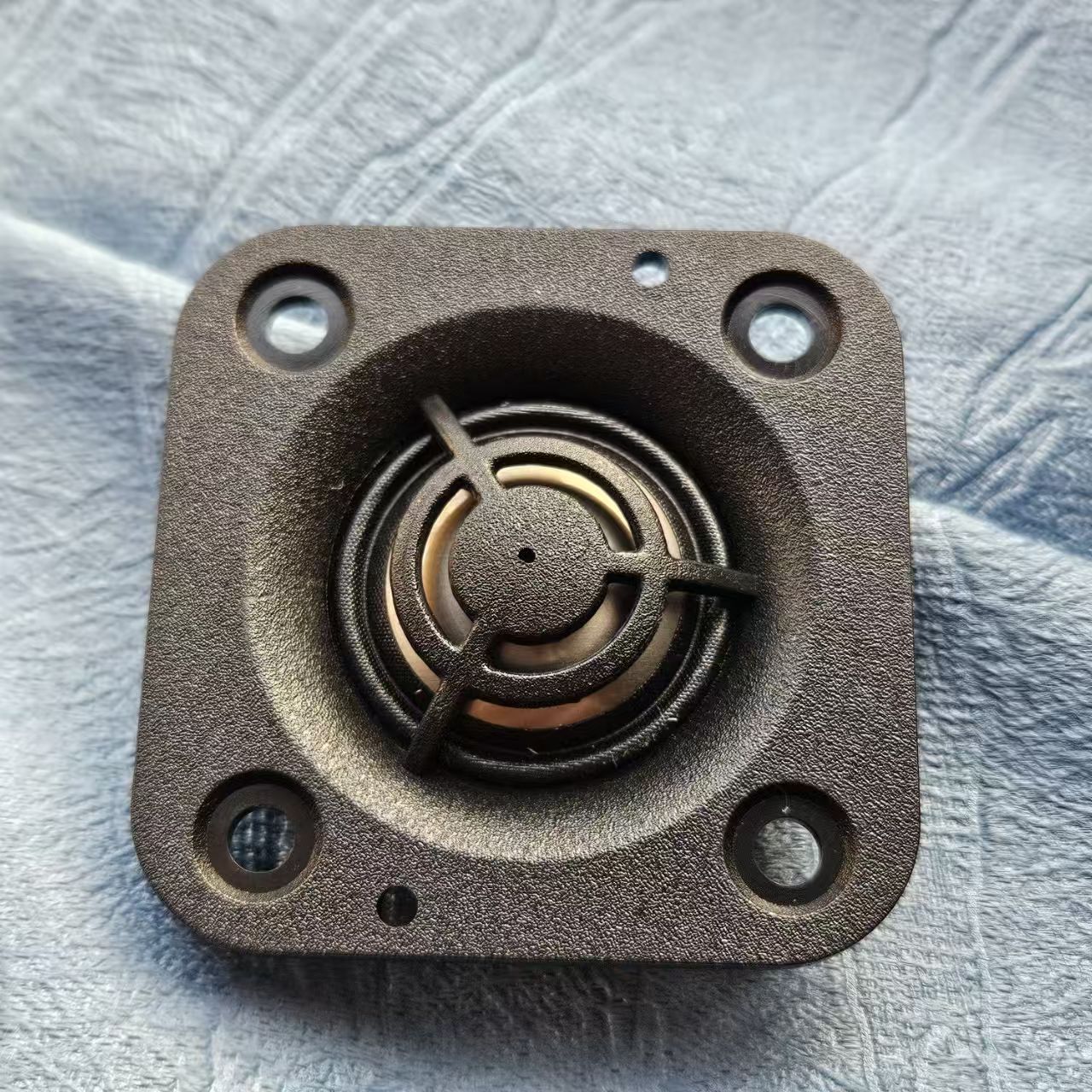

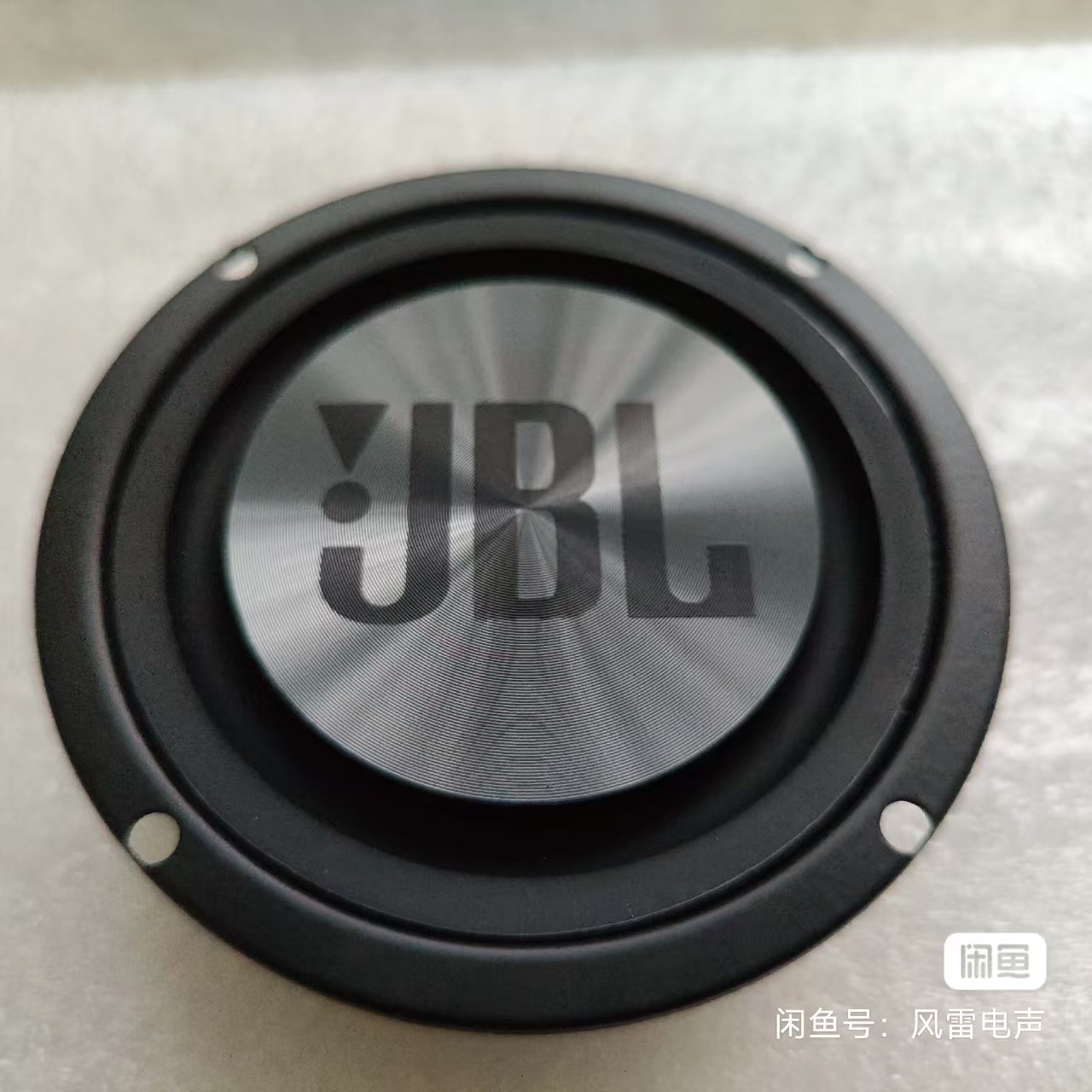

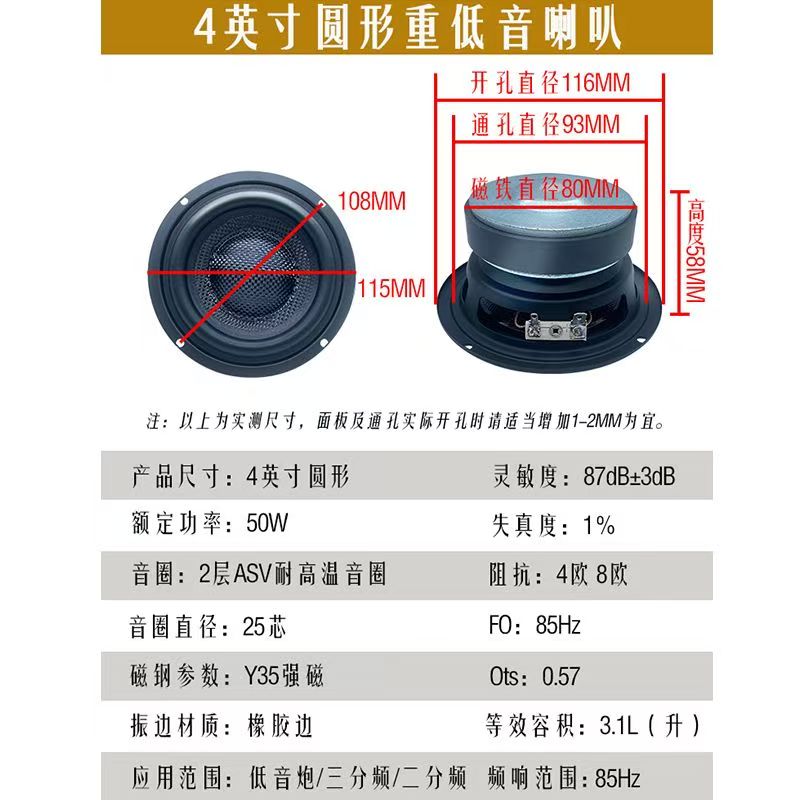

一个4寸中低音喇叭、两个3寸高音喇叭、两个3寸振膜、5000毫安11.4v电池,外壳尺寸:184.0×133.6×97.5mm


侧板厚度已调整为2mm,确保不变形有缝隙;振膜孔缩小10mm,更为美观;3个喇叭间距已调整,确保安装时不会互相碰到一起,已做第一个实际验证。

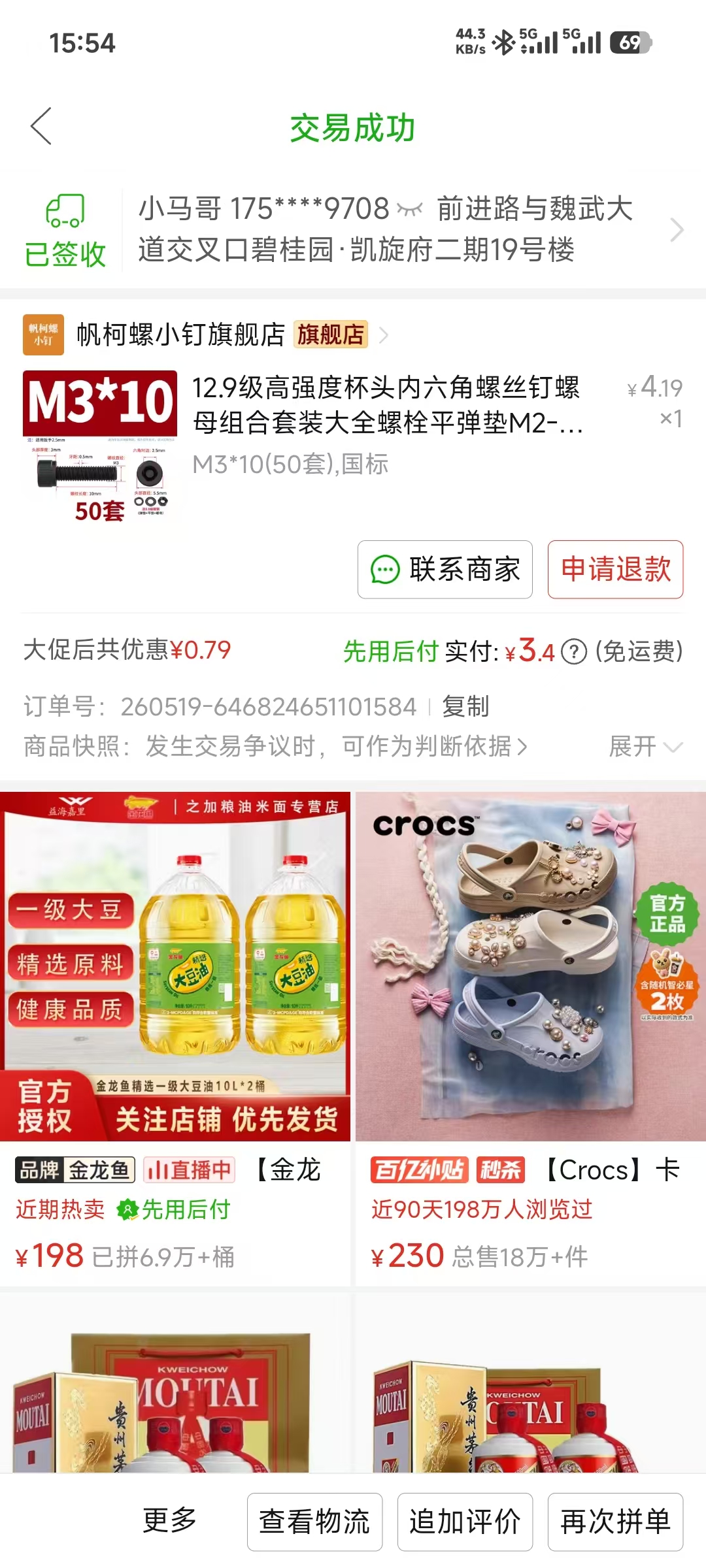

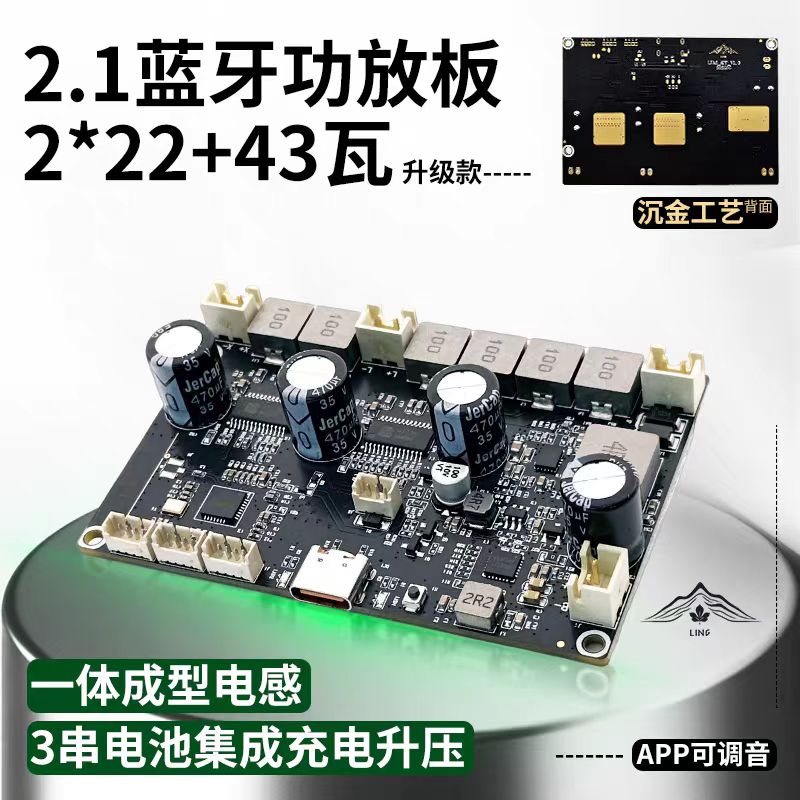

王笑辰最新2×22w+44W功放板,2个带灯开关,一个type-c充电口,我选的振膜带支架螺纹,可以直接用M3螺丝;


用王笑辰的板子,无遮挡的情况下蓝牙连接也算比较稳定,估计7~8米,不需要额外加装天线,开关按键建议用平头



8760582634078576640876058266428243968087605826786197872648760582649959567360


87605824331887329288760582474189410304876058244587785830487605824561311703048760582465012408320
