双脉冲4电容铝合金外壳
本壳体仅适用于双脉冲4电容点焊机，需要打磨螺丝孔
点焊机
便携式点焊机
图纸编号:
XM005071
分类:
铝合金外壳
外壳尺寸:
85.0*74.62*74.6
公模编号:
K52
发布人:
发布时间:
2026-06-13 10:44
开源协议:
CC BY-NC协议下单次数:
67次
0
5
分享
侵权投诉
免责声明
评论（1）
简介
本壳体仅适用于双脉冲4电容点焊机，需要打磨螺丝孔
应用场景
点焊机外壳，专款专用。
项目描述

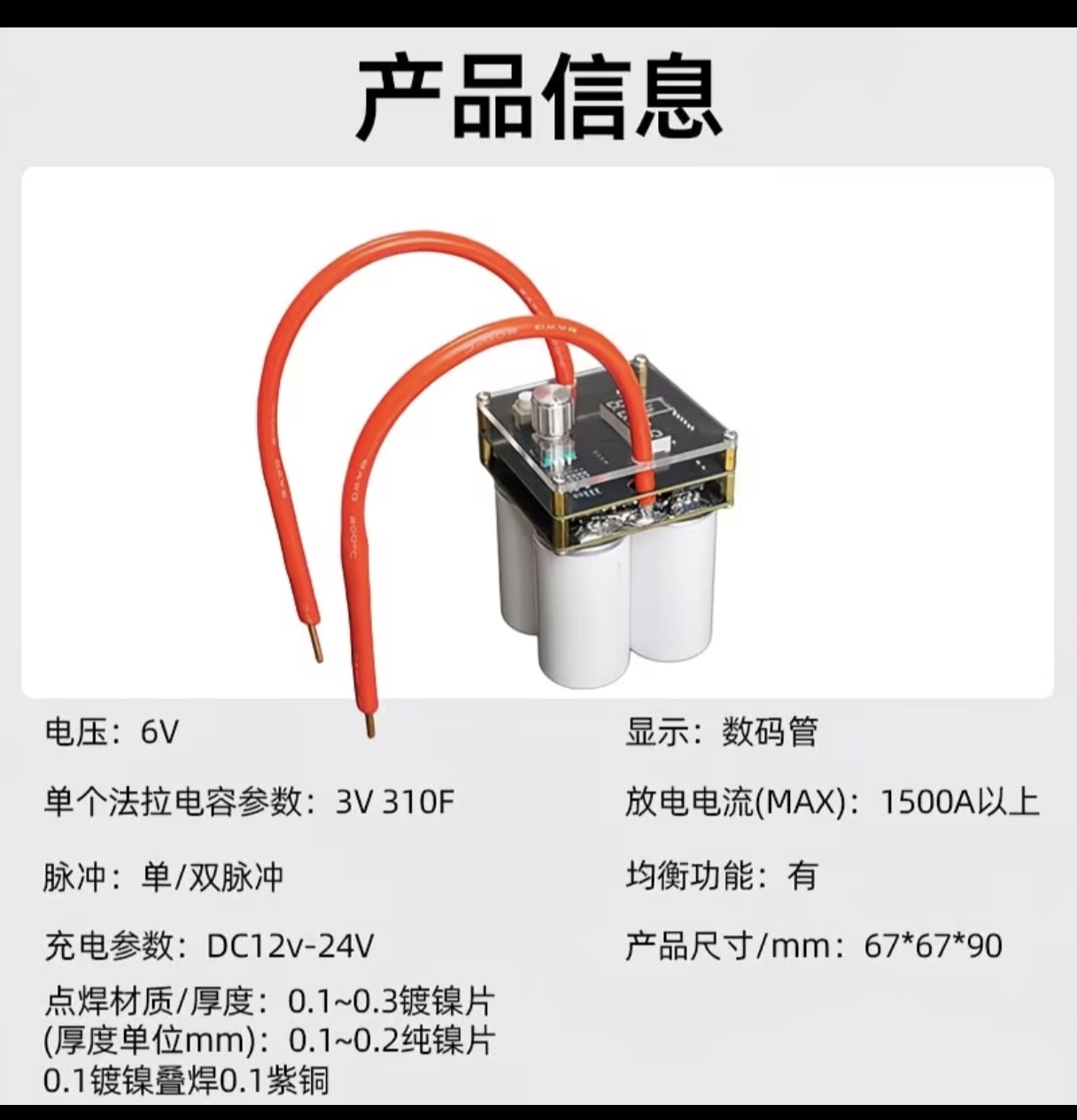

此壳体仅适用于双脉冲4电容点焊机外壳，具体适用款式请参考下图。
注意事项
此款壳体安装时需要打磨点焊机pcb螺纹孔，打磨掉1/4之后卡在壳体螺纹孔上面。
请在壳体内贴青稞纸，不然会短路。
两块pcd支撑用原有通孔铜柱打胶支撑，第一块pcb与面板支撑请用4毫米的铜柱打胶支撑。
购买清单
704胶水1瓶
m3*4毫米通孔铜柱4个
点焊机1台。
青稞纸70*400。
