2.75寸立体音音箱
该图纸为2个2.75寸全频喇叭的立体音箱，主板为王笑尘2*25瓦旧版功放板，具备高低音调节、AUX输出与输出。
蓝牙音箱，桌面音箱
- 图纸编号:XM004826
- 分类:铝合金外壳
- 外壳尺寸:164.0*97.0*84.0
- 公模编号:K89
- 发布人:
抖音ID兜兜评 - 发布时间:2026-05-26 11:09
- 开源协议:CC CC0协议
- 下单次数:85次
侵权投诉
免责声明
简介
该图纸为2个2.75寸全频喇叭的立体音箱，主板为王笑尘2*25瓦旧版功放板，具备高低音调节、AUX输出与输出。
应用场景
桌面音箱，便携式蓝牙音箱
项目描述
该项目实物图为初稿，经过优化后再开源。
此音箱需要一定动手能力，自行焊接AUX输入接头，开关按钮及充电指示灯也需自行焊接。
盖板可加亚克力透明面板，增加rgb灯带，ws2812B系列灯带。
具体接线图请看主板详细说明。
清单：

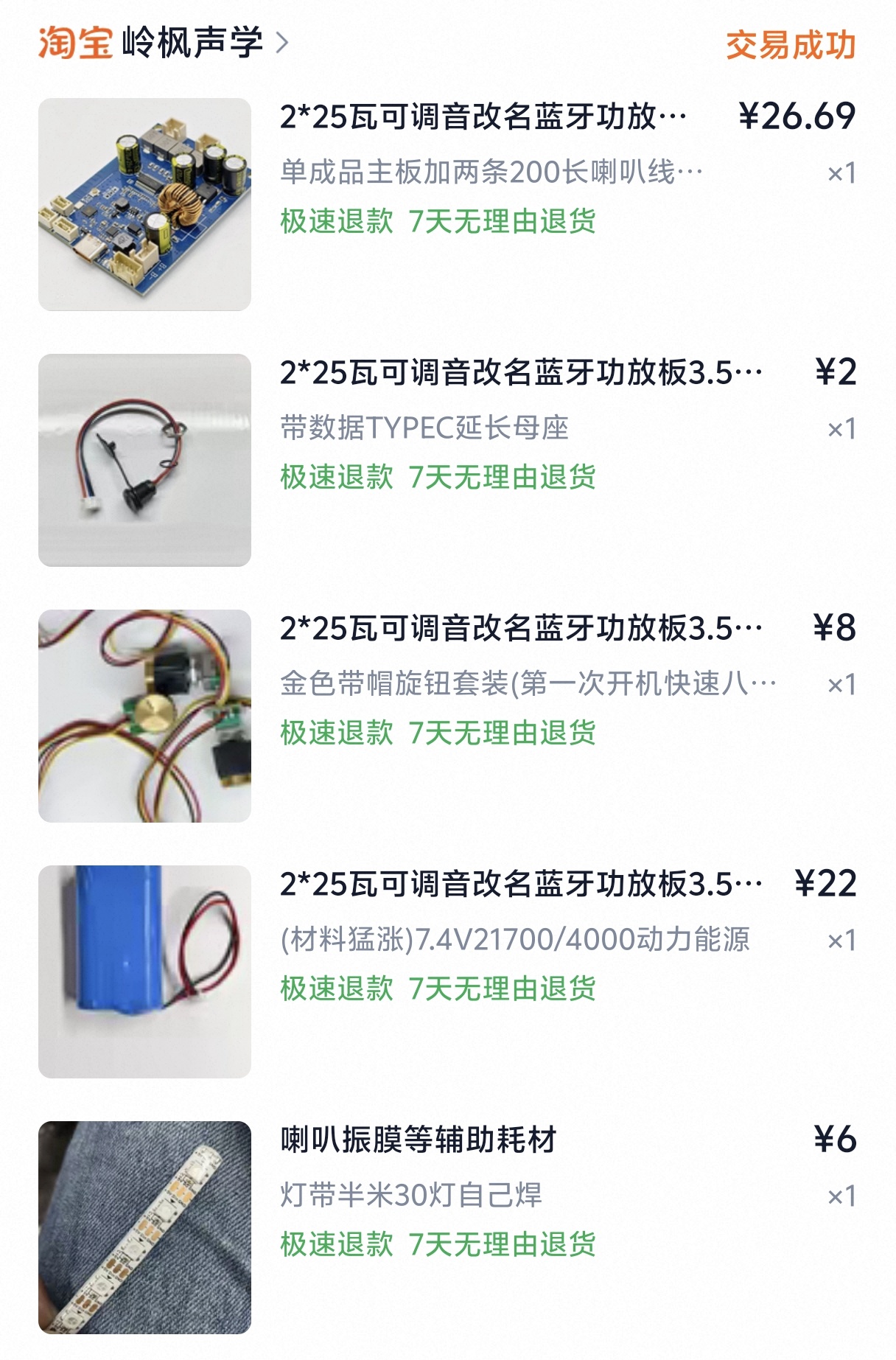

主板+线+电池+高低音旋钮，灯带需要的可买

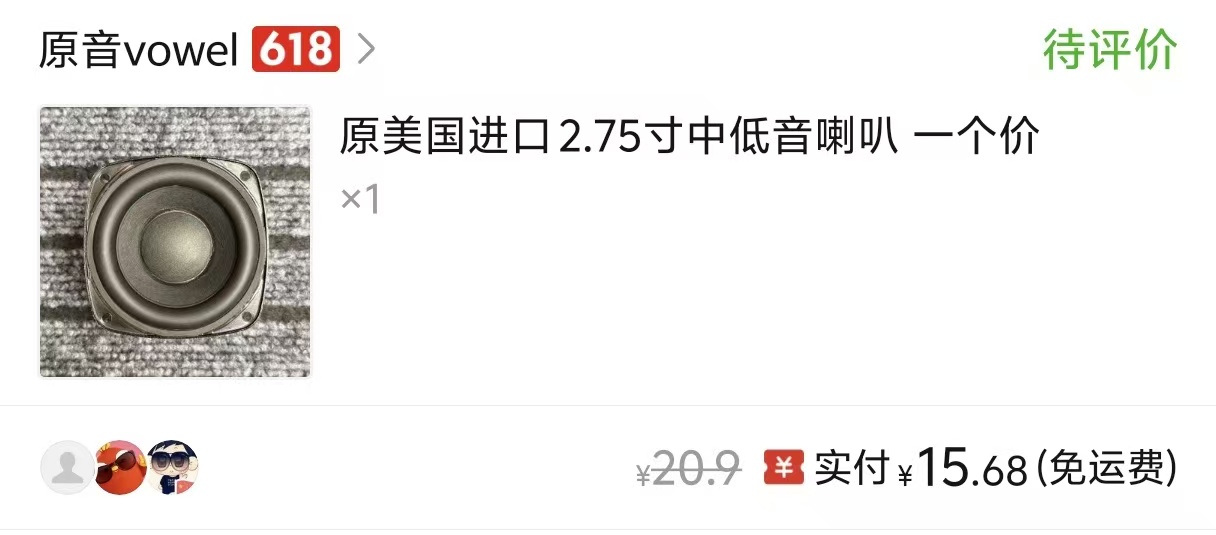

喇叭买2个

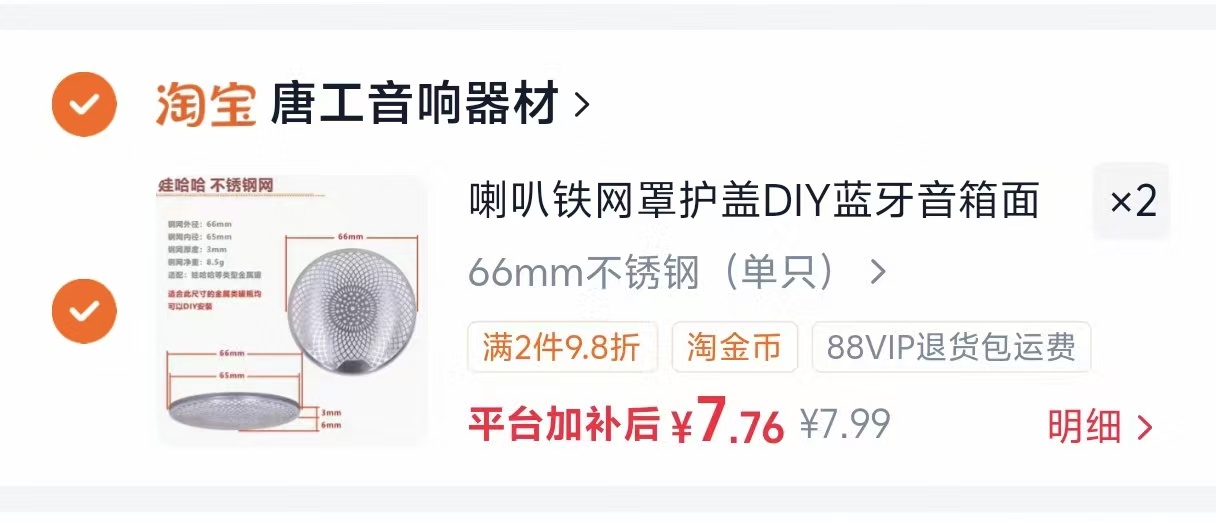

喇叭罩买2个

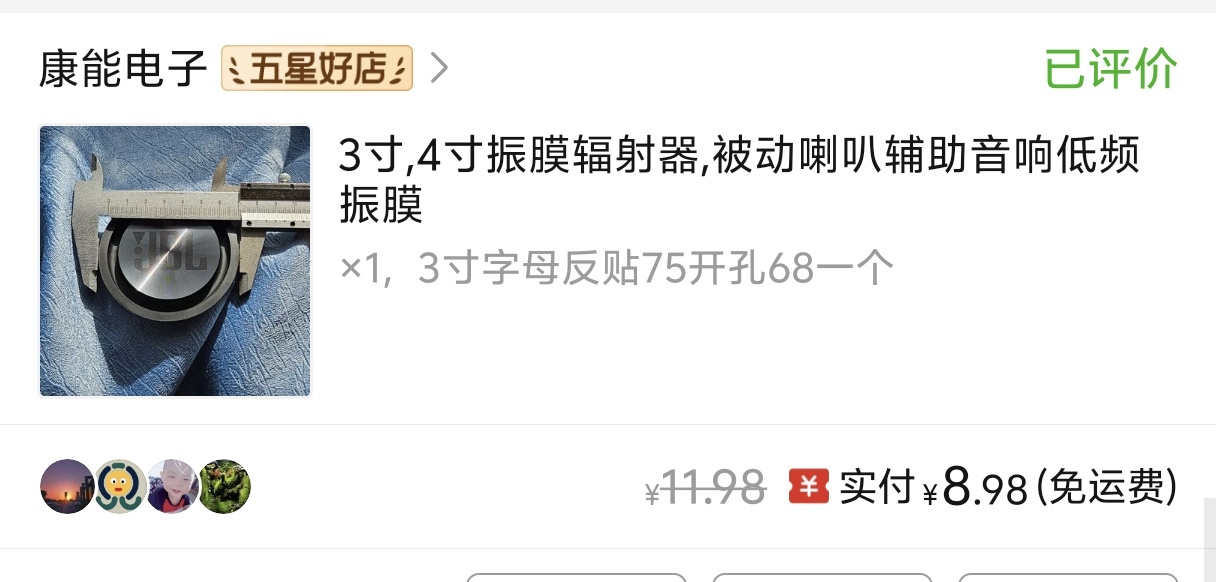

振膜买2个

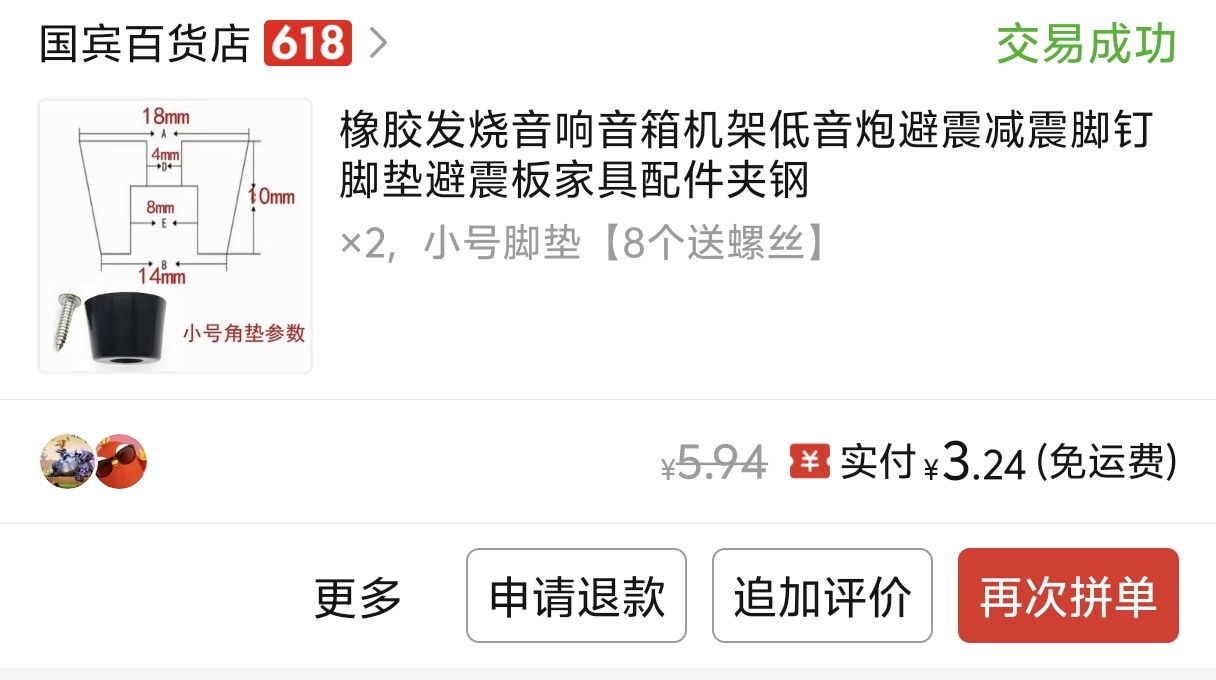

脚垫买4个

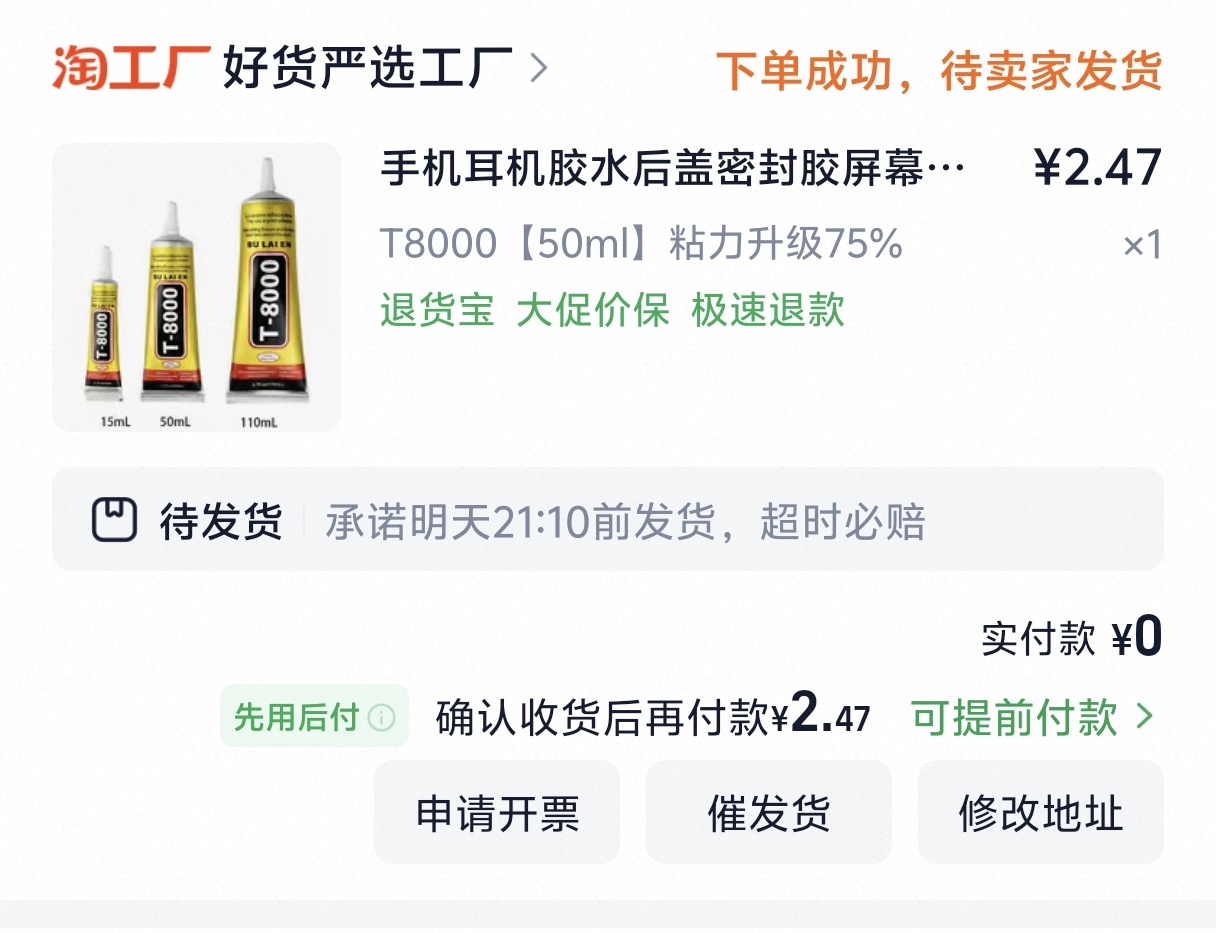

胶水买1个

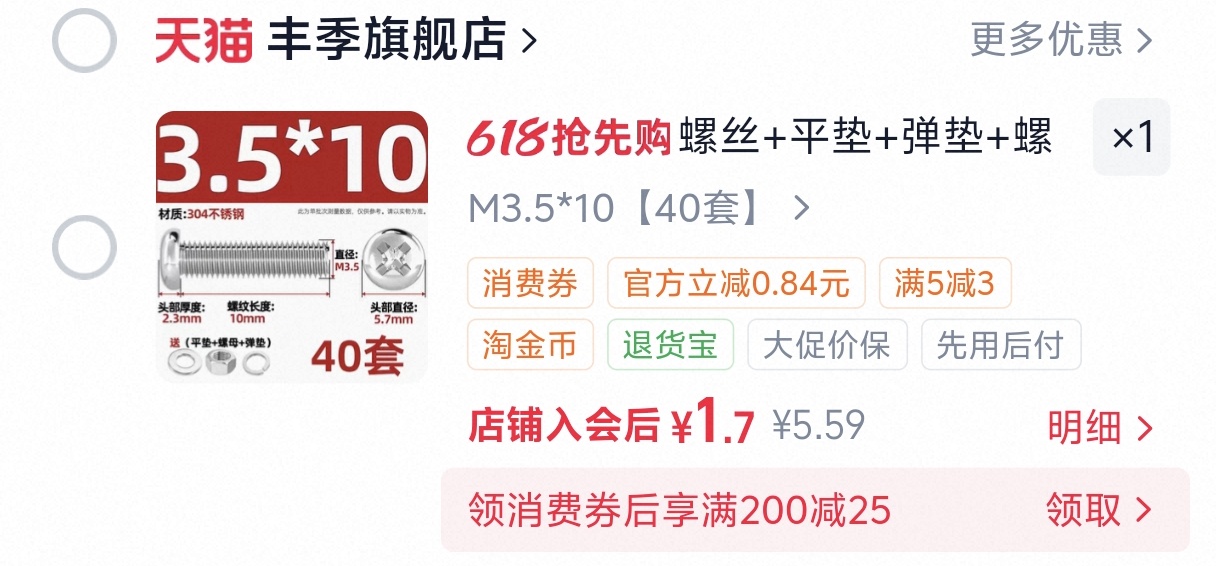

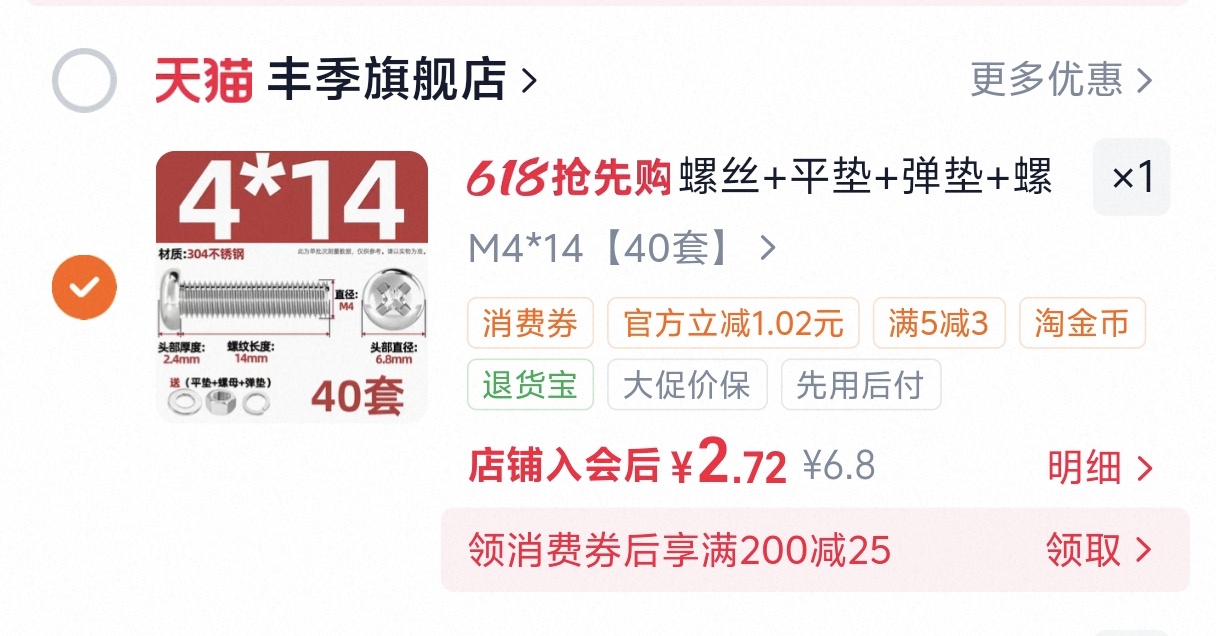

螺丝买套装

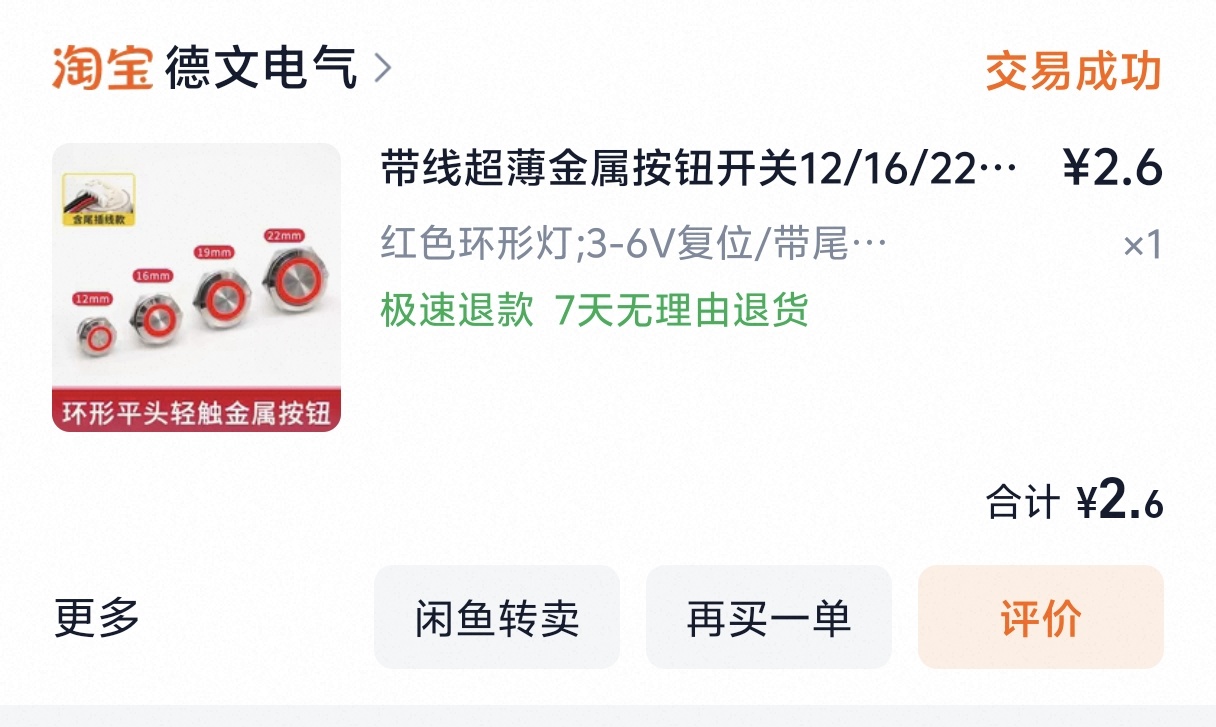

灯要买红色的1个，线可以用按钮的线，没有的话自己买

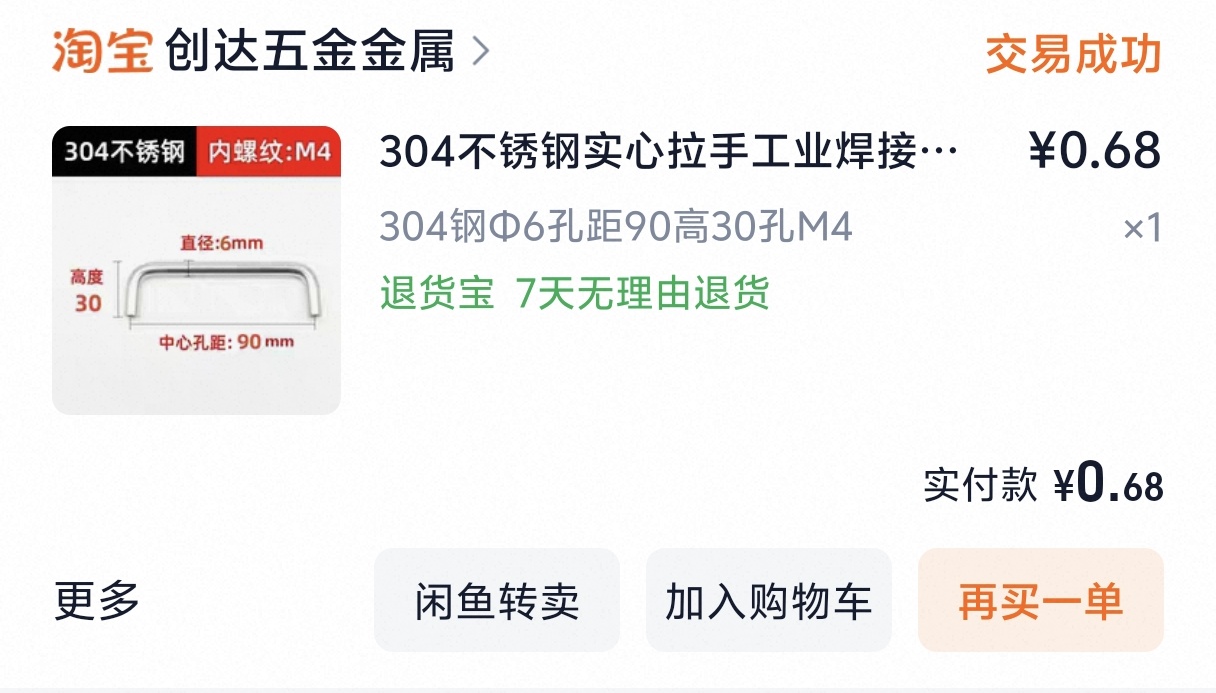

提手1个，间距90mm

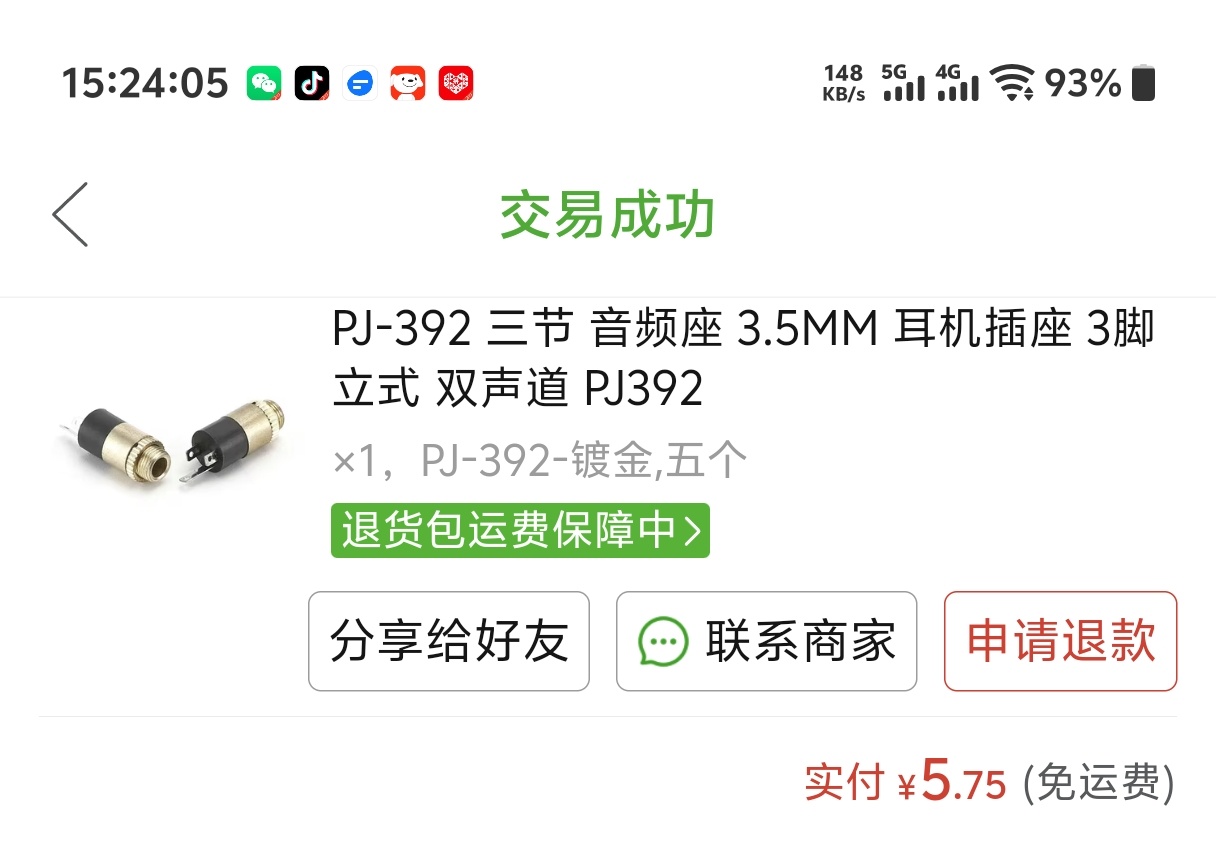

AUX接头
评论（4）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(4)
210987lL152C
2026-05-27 10:37:17 来自未知
感谢博主，超燃！！！为您点赞！！！
098765uU242Z
2026-05-26 16:39:11 来自浙江
感谢群主
抖音ID兜兜评
作者
2026-05-26 15:22:29 来自四川
喇叭罩买66毫米的，清单有点错误
抖音ID兜兜评
作者
2026-05-26 15:18:35 来自四川
还差AUX的材料，需要自行购买，开孔6毫米
