铝型材浴室镜柜

应用场景

家居浴室

项目描述


铝型材家居浴室三开门吊柜镜柜

尺寸:宽1083mm  高1040mm  上深346mm(不含门)  下深150mm(不含门)

2020型材拼装而成,牢靠稳固

浴室比较潮湿所以配件都选用不锈钢材质的,防潮耐用

层板可以按照自己喜好定制

坚固 耐用 不生锈 方便  好打理

所有配件及型材,嘉立创FA商城可购买( https://www.jlcfa.com/C2 )

门板与层板需要外部购买,建议用铝蜂窝版。

层板后方有型材支撑,左右与前方可用层板托安装固定。

镜门也需要外部购买。

设计中的几个角码都是用于防止门板铰链连接的立柱发生轴向扭转,同时3通也有凸起,也可以防止轴向扭转。


中间5个50mm的小型材用于与墙壁固定,当作固定角码。

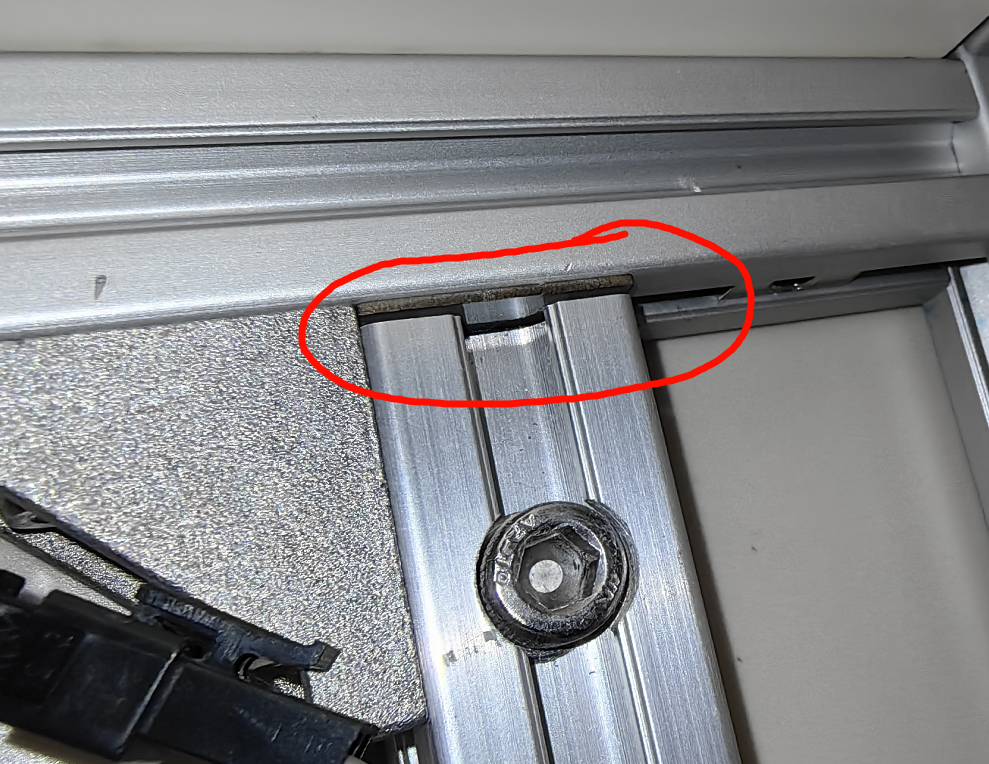

5个小型材受限于打孔精度的限制,纵向可能不能与型材贴合,我的解决方案是采用不锈钢垫片(1mm与0.5mm若干)插入缝隙,如下图。
