二合一焊台可调电源153mm完美版已验证
基于aAnaloger 90版本深度优化，总长度153cm以适配更多型号电源。优化了侧面散热孔位置。增加快充散热孔。底部增加电源散热风扇.优化后面板开孔布局。优化前后文字字体
二合一完美已验证
焊台可调电源二合一
jbc245
- 图纸编号:XM003436
- 分类:铝合金外壳
- 外壳尺寸:153.0*90.02*90.0
- 公模编号:K79
- 发布人:
昌平山摸鱼的煎饼 - 发布时间:2026-04-08 16:44
- 开源协议:CC CC0协议
- 下单次数:144次
侵权投诉
免责声明
简介
基于aAnaloger 90版本深度优化，总长度153cm以适配更多型号电源。优化了侧面散热孔位置。增加快充散热孔。底部增加电源散热风扇.优化后面板开孔布局。优化前后文字字体
应用场景
维修 diy 焊接
项目描述
精简合规版项目描述（可直接复制）

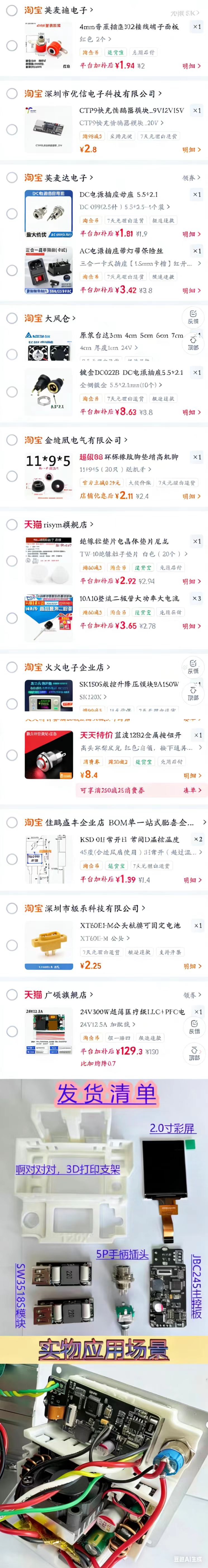

一、核心元器件清单
- XT60公头 1个
- DC电源插头 5.5×2.1 1个
- 4mm香蕉接头 4个
- 橡胶机脚 4个
- TW-10绝缘粒子 4个（隔离安装休眠仓）
- SK120可调电源 1台
- DP诱骗器 20V5A 1个
- DC电源插头 5.5×2.5 1个
- 三合一AC插座 1.5卡槽 1个
- 20A肖特基二极管 3个
- DC24V 4010散热风扇（若风扇插电源模块，选购12V 4010风扇）
二、配套采购方案
- 24V12.5A 300W医疗电源：可选购广州市宝太电子有限公司产品，或淘宝广颂旗舰店、闲鱼同款明伟24v8.5a（性价比更高）
- JBC245控制板+双快充模块+3D打印支架：闲鱼搜索用户名「风雨同舟」，选购JBC245焊台主板支架SW3518快充模块大全套1套（新手必选）
三、辅助工具耗材
- 电烙铁、热熔胶枪、708硅橡胶、铁氟龙机内线、万用表、水口钳、3mm螺丝套装
-CNC免费打印医疗电源散热固定板，搭配医疗电源使用 作者Anoxia 90*90*150二合一吊装电源固定板
-PCB免费打印 小橙子接线板，手工切割PCB板到合适尺寸 抖音作者橙汁 小橙子V1.3四层板
使用接线板 挡底部散热风扇 两者二选一
评论（10）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(10)
876543iI798c
2026-04-08 21:24:46 来自未知
风扇固定螺丝孔，为什么不做沉头孔呢？
昌平山摸鱼的煎饼
作者
2026-04-08 21:26:56 来自山东
淘宝买3mm螺丝套装 里面正好有合适的螺丝和平垫圈
876543iI798c
2026-04-08 21:47:54 来自未知
@昌平山摸鱼的煎饼可以考虑沉孔的，拧上螺丝是平的
昌平山摸鱼的煎饼
作者
2026-04-08 21:51:10 来自山东
@876543iI798c可以可以
C3kCt19068
2026-04-08 20:34:15 来自吉林
休眠座用的是什么样的啊
昌平山摸鱼的煎饼
作者
2026-04-08 21:41:31 来自山东
- 使用清单里面的绝缘粒 中间穿3mm螺丝固定——开源图纸里面的休眠座或者（简易电烙铁托架C115/210/245/C470电烙铁休眠支架焊台手柄休眠座） - 使用内径12mm轴承固定座（需要自己外壳开固定孔）
109876lL183j
2026-04-07 09:22:13 来自江苏
医疗电源如何固定
昌平山摸鱼的煎饼
作者
2026-04-07 16:46:56 来自山东
1688（广州市宝太电子有限公司）24v12.5a医疗电源 固定在上外壳内部，稍后更新 带固定孔的图纸
543210dD201u
2026-04-06 14:01:08 来自福建
up主，有购买清单吗？要买什么配件和型号匹配这壳子，方便的话给我一份，qq：304309234，蟹蟹
昌平山摸鱼的煎饼
作者
2026-04-08 19:42:43 来自山东
已更新清单
