迷你机柜用来收纳NAS、UPS和一些网络设备，同时它还有很大的扩展性能。

（1）首先，根据我的需求，也就是我需要收纳的物品，确定整体的尺寸，同时也确定了它迷你的结构和形态。它的迷你之处在于：刚好一个托盘的面积、不需要横梁和立柱、整体上只有9U的高度。这让他成本低了很多，结构也更简单。

（2）第二，我用原木色铝型材做整体的框架，跟室内家居比较搭配，竖向的四根用的2040增加结构强度，其他采用2020。

（3）第三，用三个托盘作为设备承载层，最下层起到了收纳线缆的作用；第二层放置NAS和UPS；最上层放置路由器、交换机、功率计、网关设备，比较特别的是我把远程访问路由器、功率计、openwrt路由器、交换机这些设备继承在了一起，并做了统一供电和散热，外壳是我自己设计并3D打印的，如果大家感兴趣，我单独做视频讲它。

（4）第四，安装了一个2U的抽屉，放一些网络设备配件、键盘鼠标，都很方便，增加了它的实用性。

（5）第五，必不可少的，安装了一个PDU，接入了UPS，所有设备都是从PDU取电的。

（6）第六，最下方我放了一块挡板，PDU上的插头线，可以从这里伸进去，会有一点理线和藏线的效果，让整体外观更具有一致性了。

（7）最后，底面，我用了两条防滑橡胶条，实测防滑效果非常好，也有一定的减震作用；顶部则是安装了四个黑色端盖，遮挡一下铝型材截面。

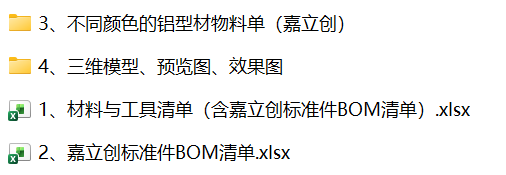

点击“免费下载图纸”，下载资料中含有一个“全部资料.zip”的压缩包，即为本项目所有资料：
