K70钣金手机壳

K70钣金手机壳,板厚1mm,不锈钢,表面拉丝

K70
钣金
手机壳
  • 图纸编号:

    XM003256

  • 分类:

    钣金图纸

  • 文件格式:

    step

  • 发布人:

  • 发布时间:

    2026-03-30 16:21

  • 开源协议:

    CC BY-NC协议
  • 下单次数:

    108次

3

1

分享

侵权投诉

免责声明

评论(7)

简介

K70钣金手机壳,板厚1mm,不锈钢,表面拉丝

应用场景

redmi K70 手机壳

项目描述

板厚1mm,折弯半径:内r1、外R2。


充电口处,避开2个信号断点,

侧边按键处,避开1个信号断点,

实测信号无明显影响,

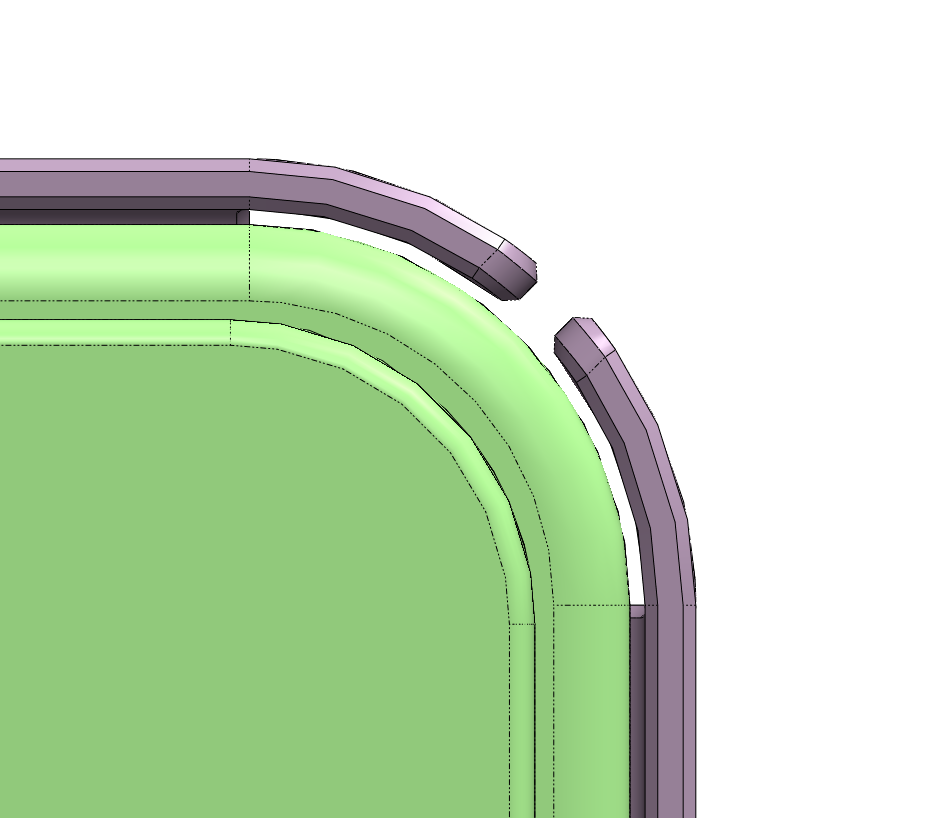

四个边角悬空,不会直接和手机接触。

实际做出来不会这么精准,但也是悬空的

8726872476396822528

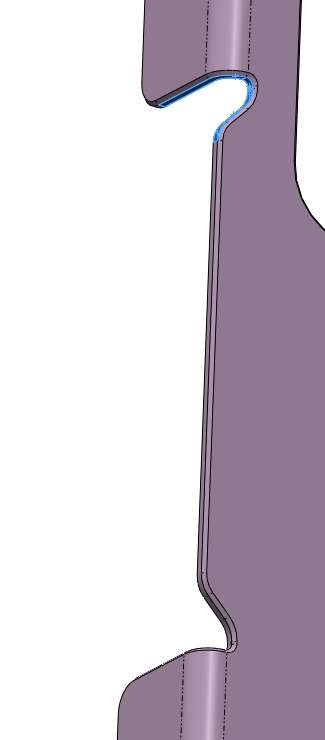

嘉立创反应按键处折弯受限,需要直接贯穿下去。

8726872286539755520


边框毛刺较为锋利,需要准备小锉刀自行打磨倒角。


建议在内侧粘贴导热双面胶/导热硅胶(是硅胶不是硅脂),一定的减震、导热作用,


手机本体模型也在,我自己手动测绘的,不算精准但够用,可以二创


(属实有点重。。。。。)
