C245焊台+SK120S可调电源+PD快充三合一

应用场景

电子爱好,维修辅助。

项目描述

这款外壳是根据本人使用条件,个人喜好,在此基础情况下设计的。

此外接线板只有接线,理线的作用,还不会设计那些复杂的电路。

没有使用PD诱骗供电,DC供电,是因为我使用不到这些功能。

可能不满足其他人的使用条件。如有需要请根据自己情况修改!!


交流220V输入,通过内置电源转换24V直流,分别接SK120S可调电源+C245焊台+PD快充,后壳留有24V直出接口。

总开关控制内置电源通断。可调电源和PD快充通电即开机。C245焊台有单独开关。留有电源工作指示灯,方便判断故障原因。

可调电源输出为一对香蕉头+XT60。香蕉头较大,方便使用万用表表笔。留有可调电源的测温接口,为3.5耳机孔。

C245焊台前面和侧面都有休眠换芯接口。前面接口方便外接休眠座,侧面可以直接连休眠舱。

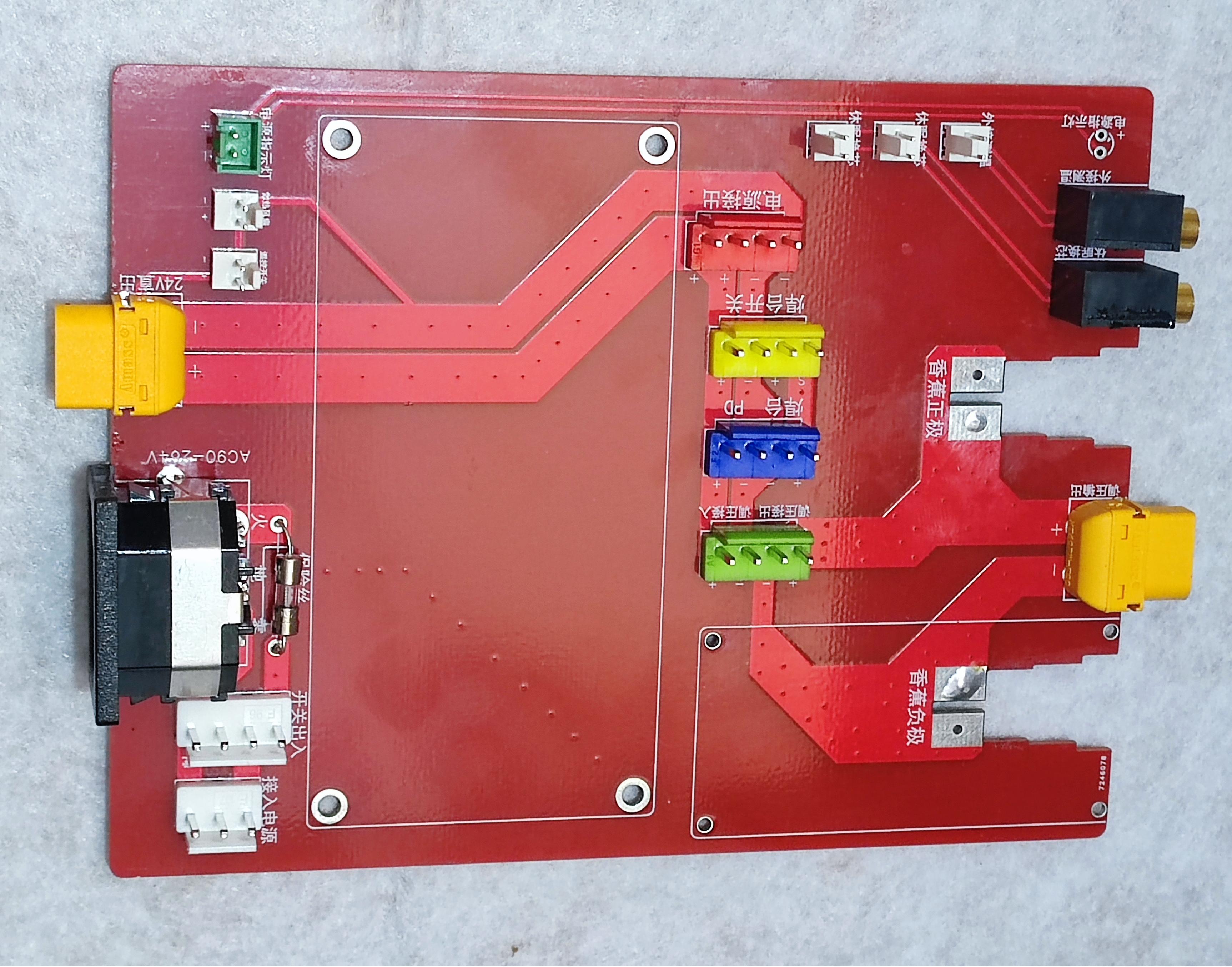

为了接线方便和美观,设计了简单的线路板,单纯的接线,没有任何电子元件。(JP免费打样)

继续学习,希望有一天可以把这些设计到电路板上。加油!

(接线板文件在全部文件中查看下载)


附带简单安装步骤!

1.接线板焊接。注意:先不要焊接香蕉座和led灯。

8720997482553769984

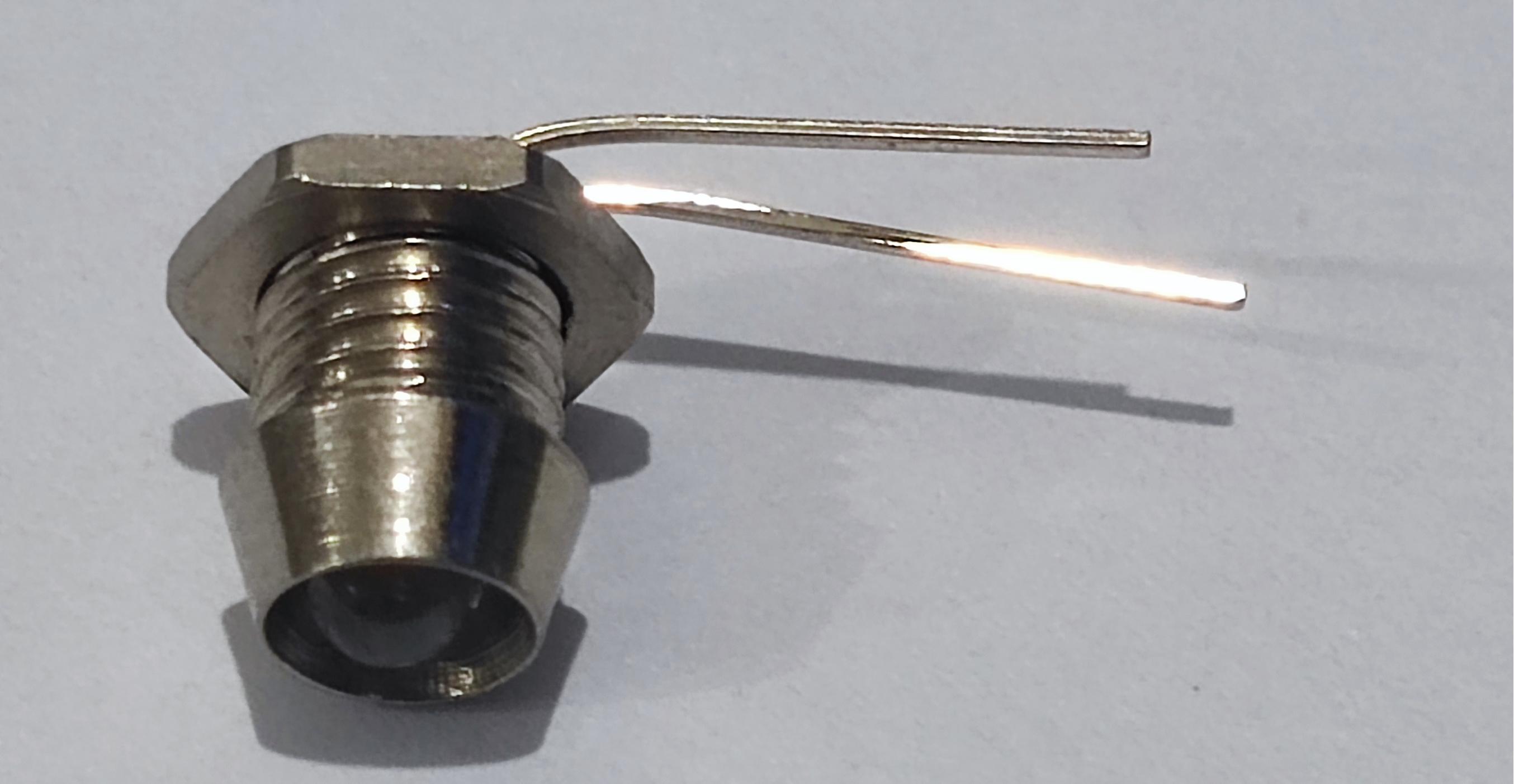

2.安装前面板的香蕉座,LED灯座和C245焊台。

8720997614189162496

3.接线板插入外壳,前面板先固定两个螺丝,调整位置后,先简单固定香蕉座和LED灯。拆下螺丝加固焊点。

  固定后就可以安装PD和电源模块了!

  (PD指示灯小孔处理方法:使用UV电子胶,先用少量封住小孔,前面板凸出一个小包,固化后把后面补些胶再加高一些,完全固化后效果就出来了!)

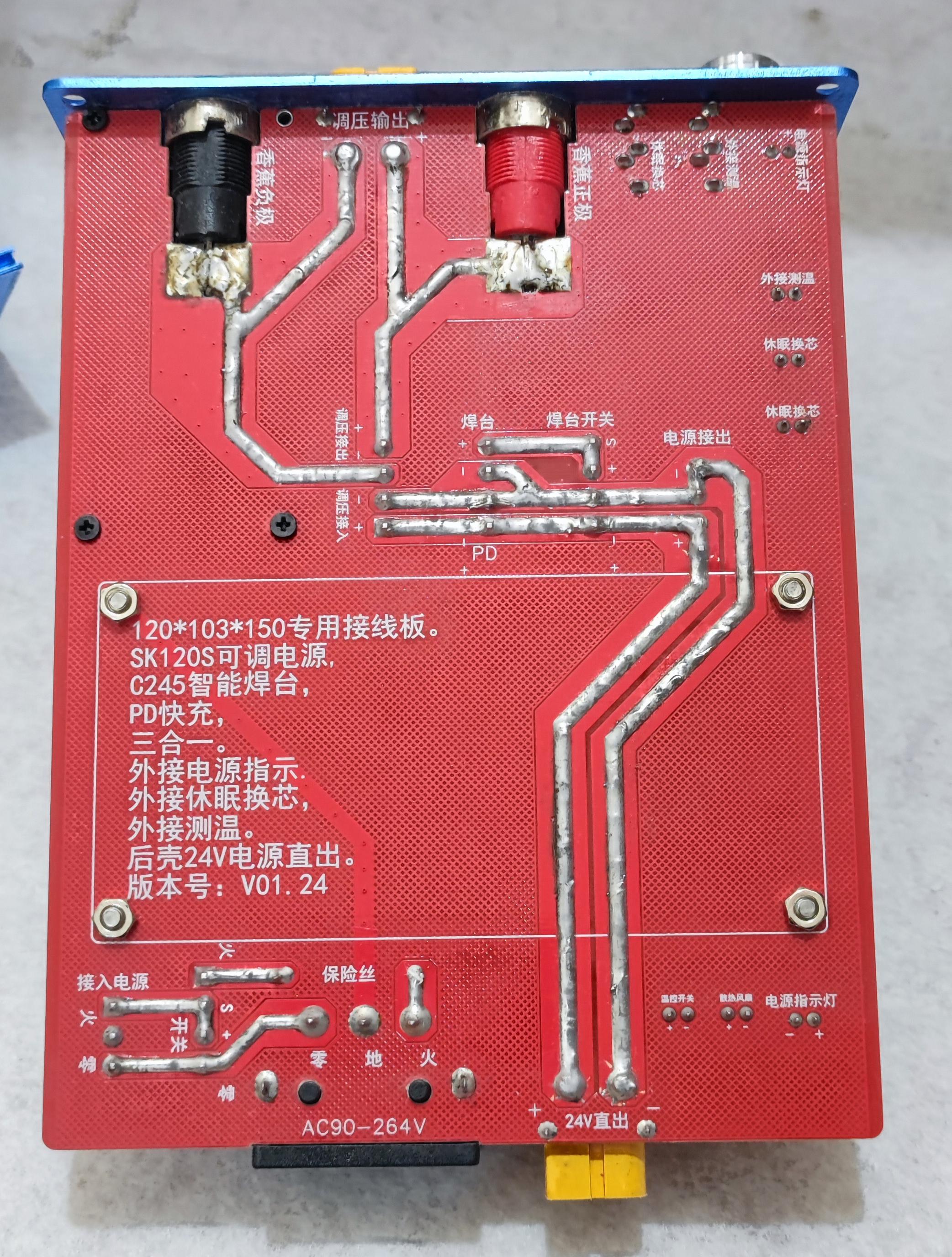

8720997675833929728

4.先连接焊台电源线+PD电源线,休眠换芯线。

 然后安装SK120S调压电源和按钮开关。

 再连接SK120S调压电源线,焊台开关线,电源模块接出线,外接测温线,总开关线,电源模块接入线,电源指示灯线,调温开关。

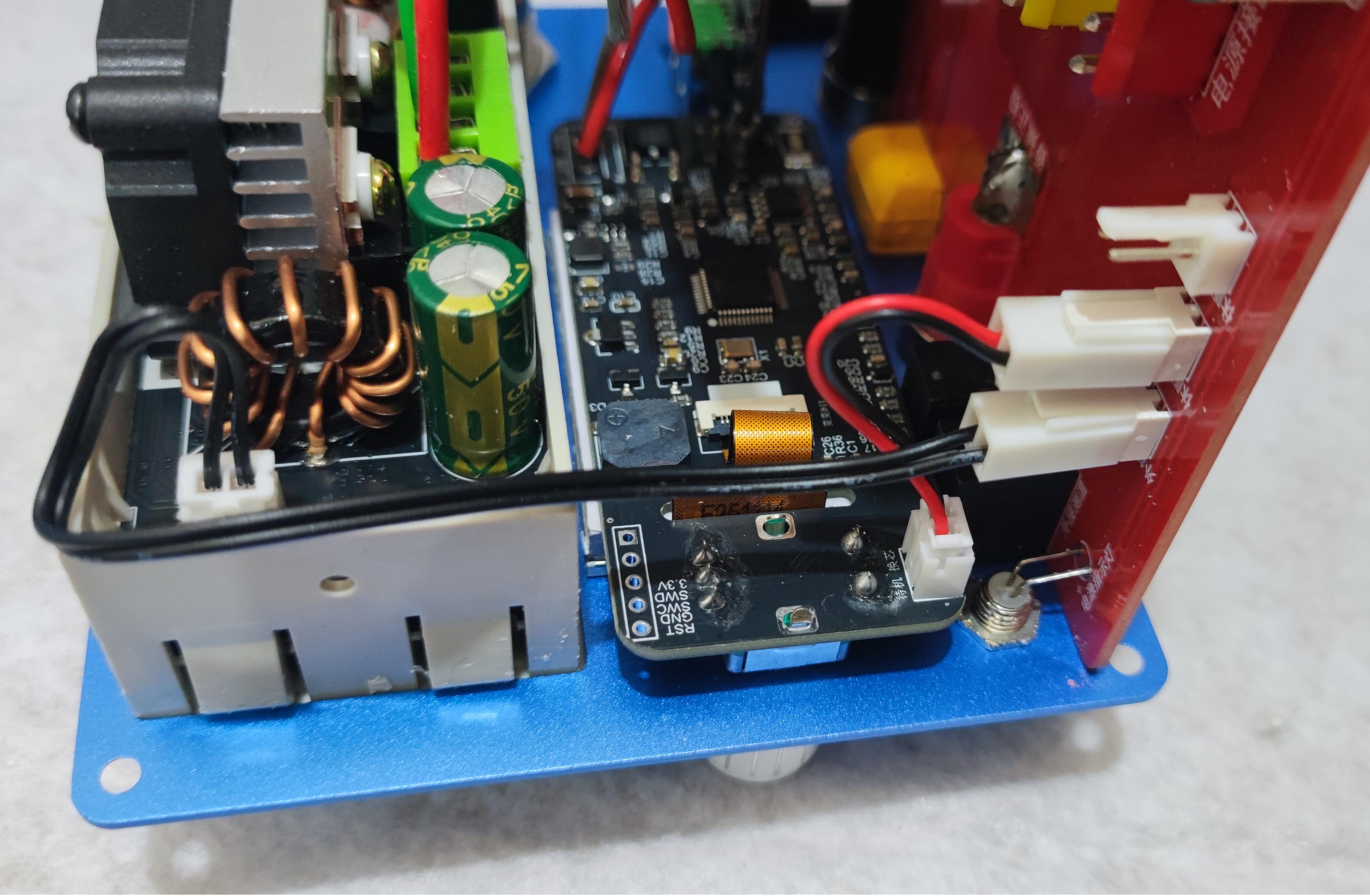

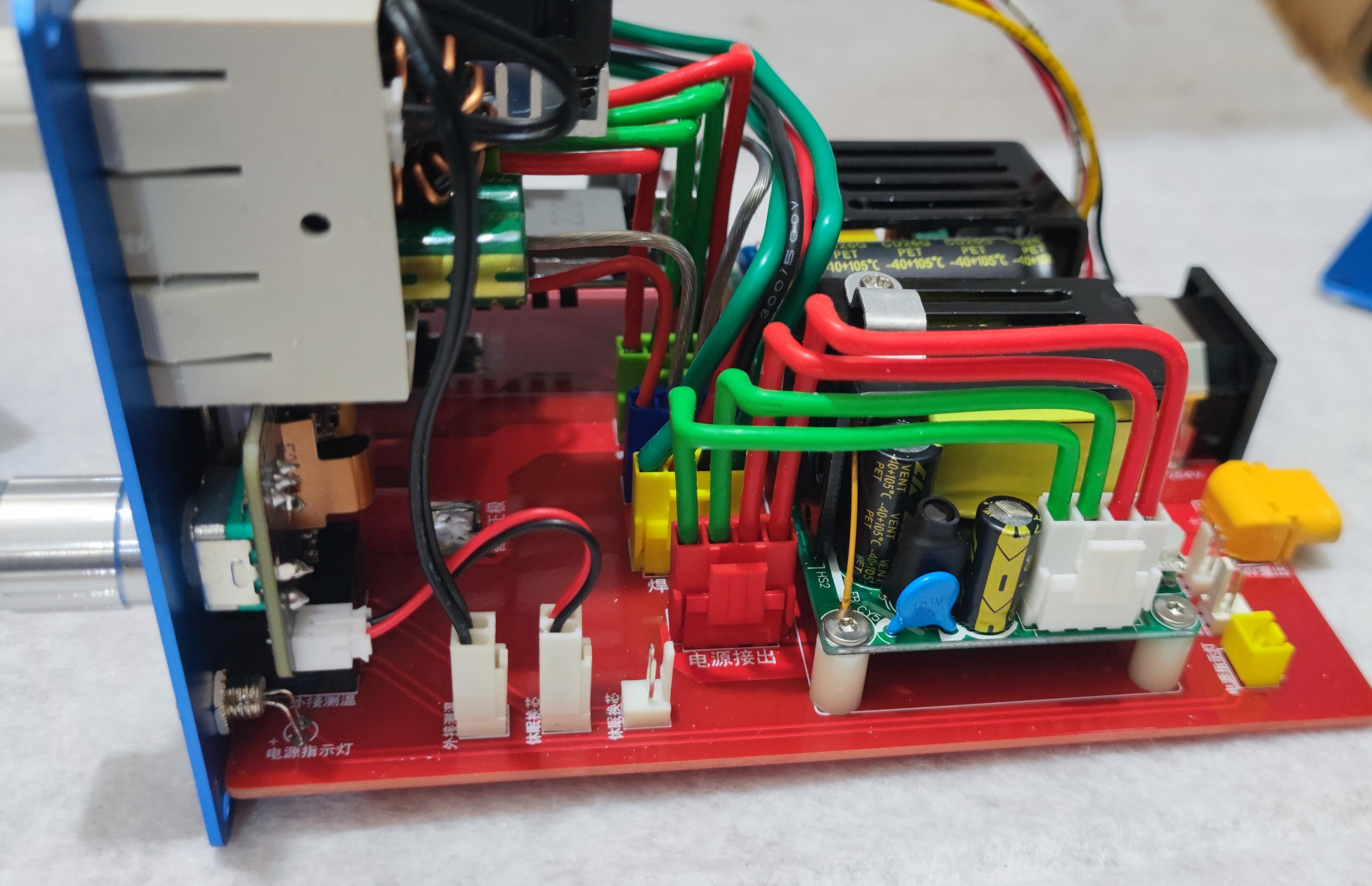

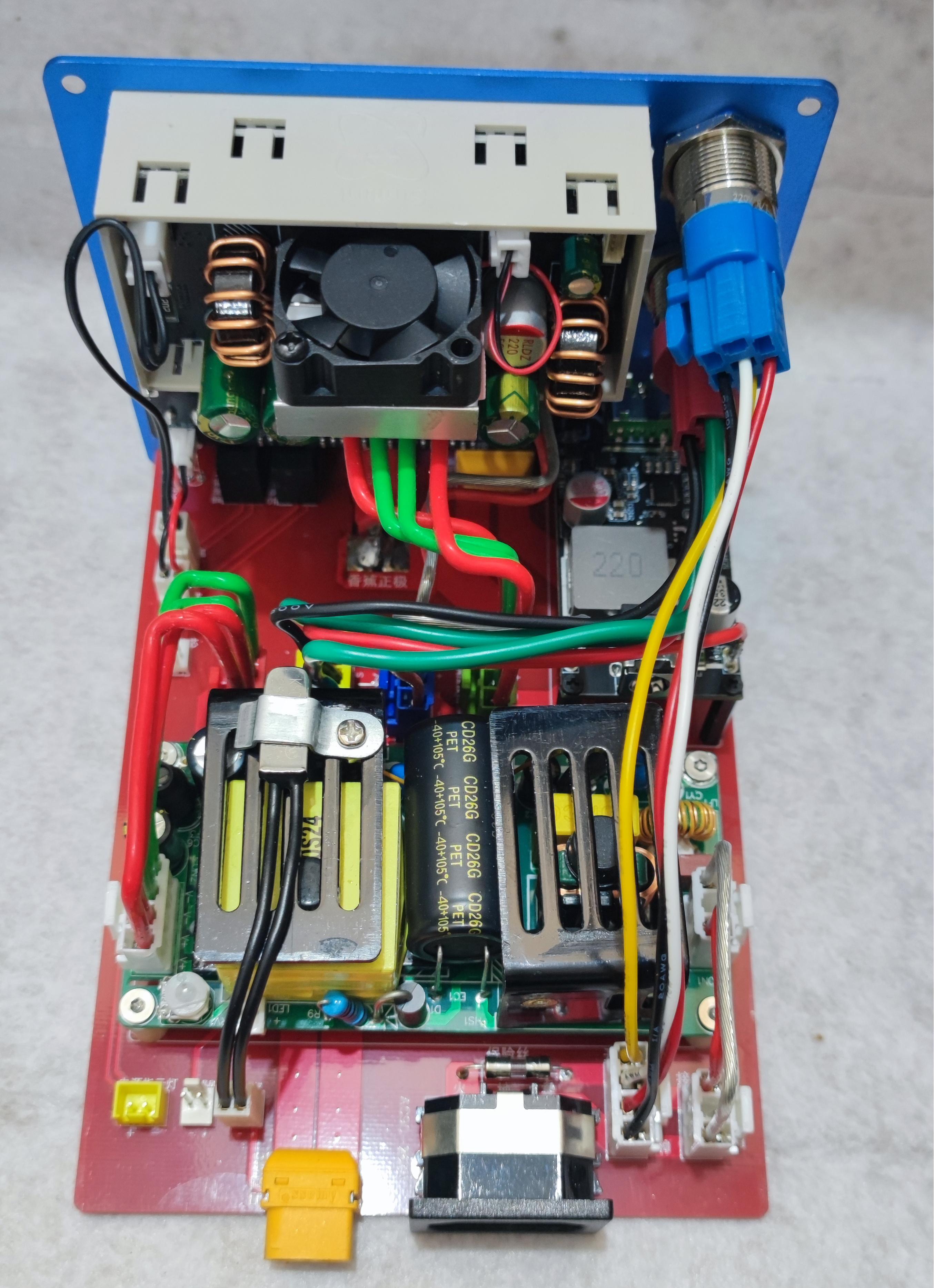

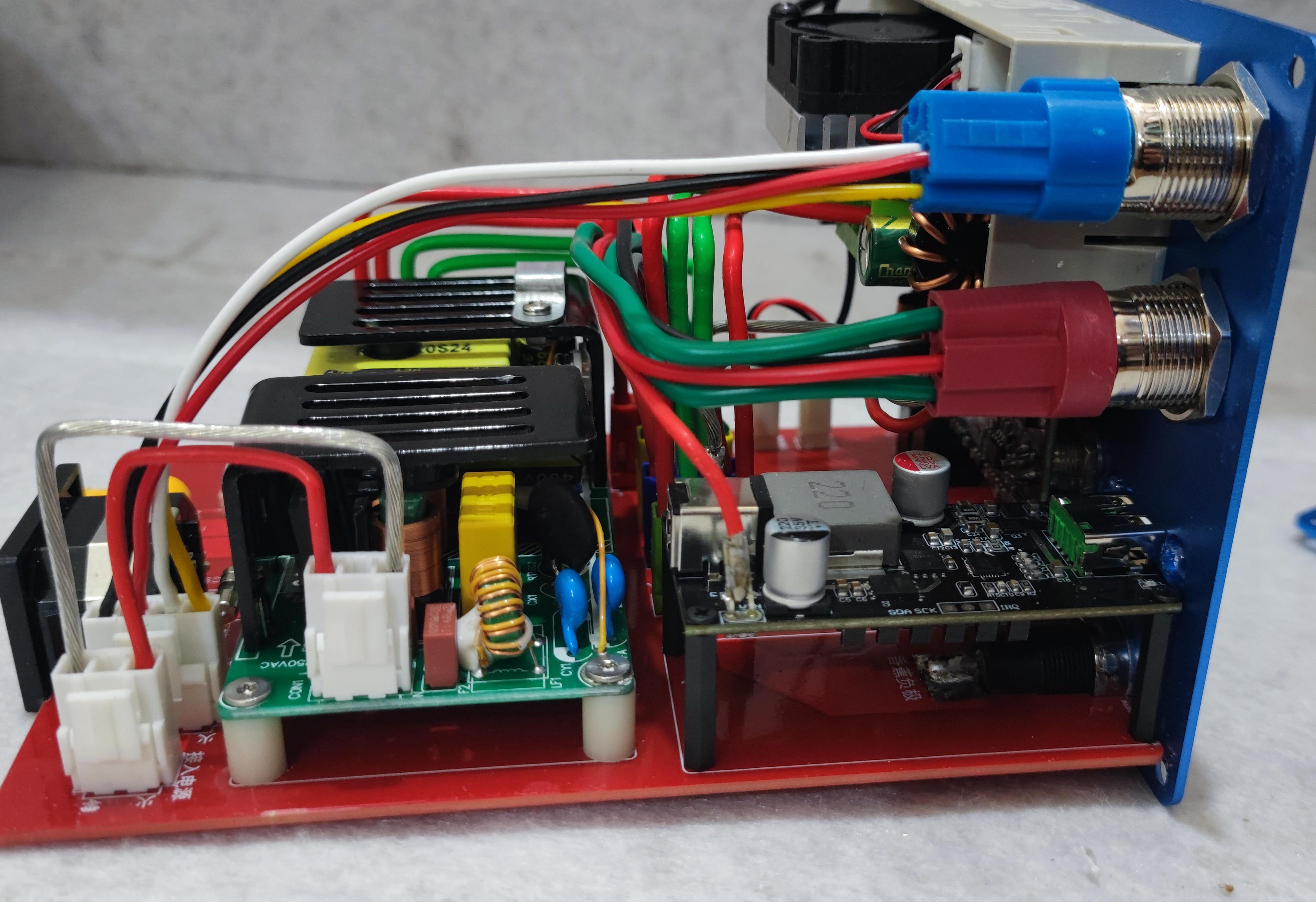

8720997825493733376

8720997867009359872

8720997955711987712

8720998376498900992

5.底壳安装脚垫,贴绝缘保护青稞纸。

  固定前面板和底壳。

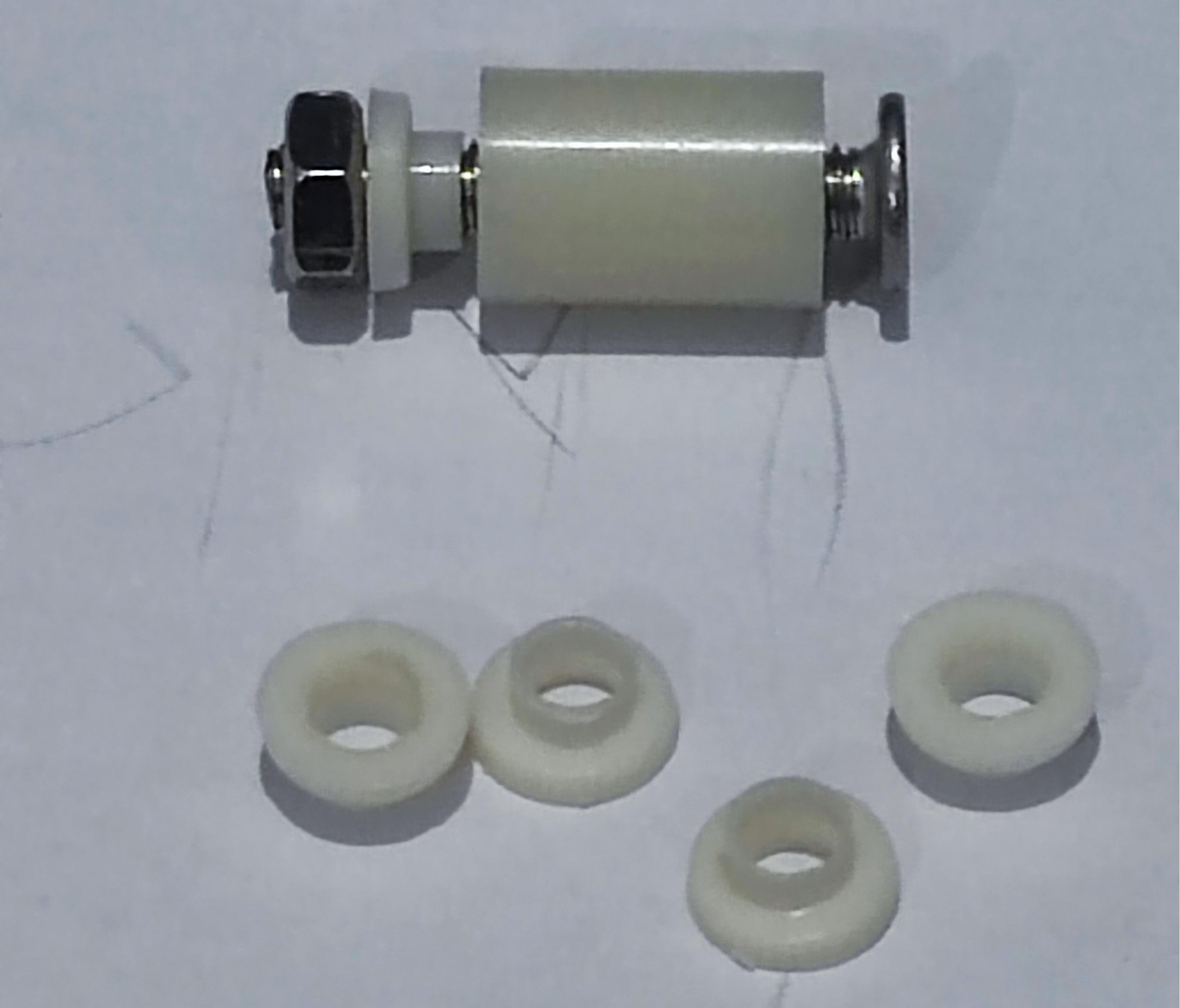

6.上壳安装烙铁休眠舱。(上壳螺丝使用绝缘垫隔离,休眠舱里面不用隔离,还要把螺丝口打磨掉氧化处理,休眠线可以直接连接一个螺丝,侧面就不用接线了。)

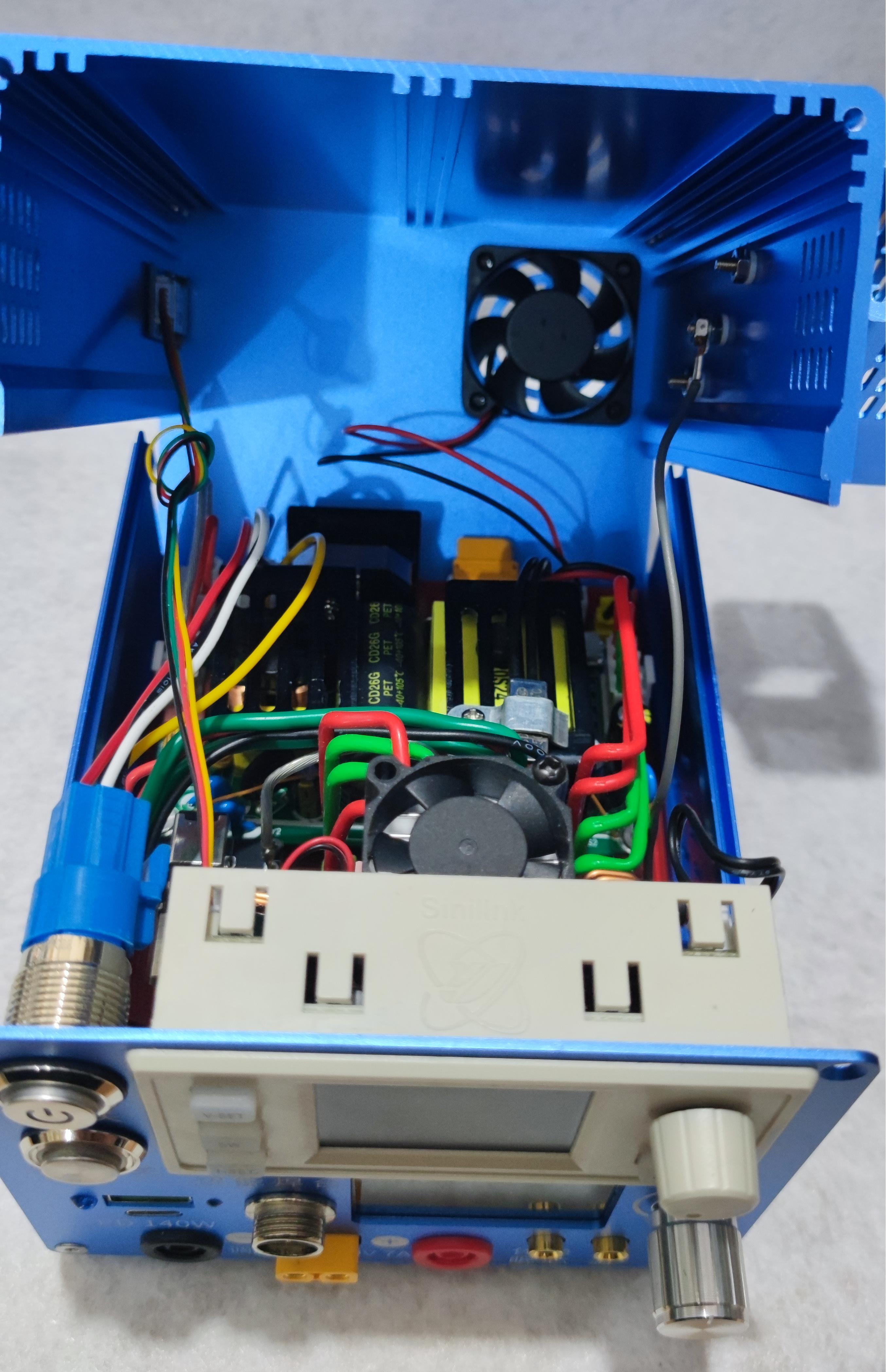

  后面板安装散热风扇。固定后面板和上壳,WiFi模块天线用聚酰亚胺胶带保护,然后调整位置固定到天线口。

8720998506301657088

8720998661759475712

7.仔细检查接线,确认正确后,通电测试工作状态,测试休眠功能。

  测试完成后,安装上壳与后面板。

8.打磨休眠座烙铁口,确保接触正常,休眠功能正常。

 完成安装。。。。。。。

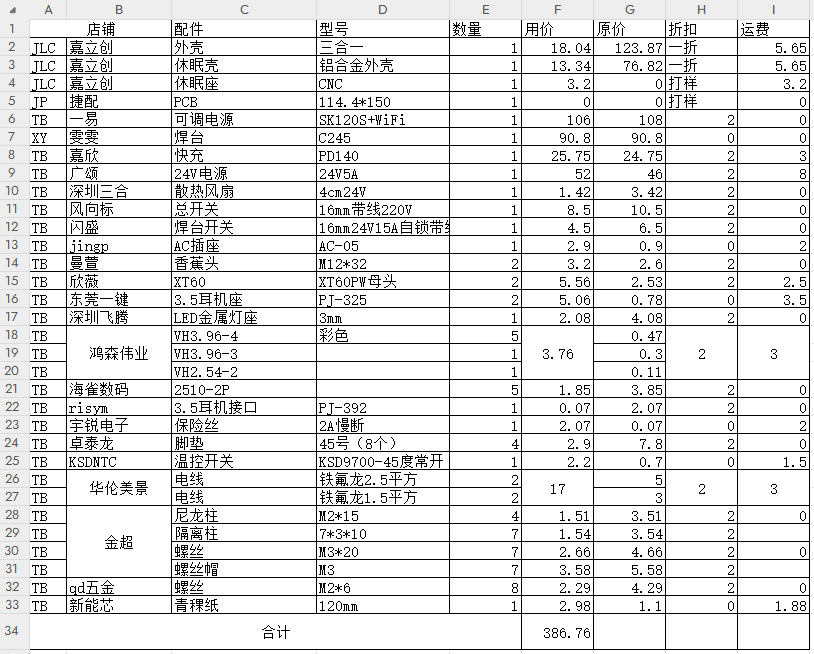

附一些零件购买情况(不完全,有些之前买的找不到记录了。)

8720998747927121920



不算不知道,一算吓一跳。有点贵呢!!
