齿轮设计

一、单个齿轮宽度

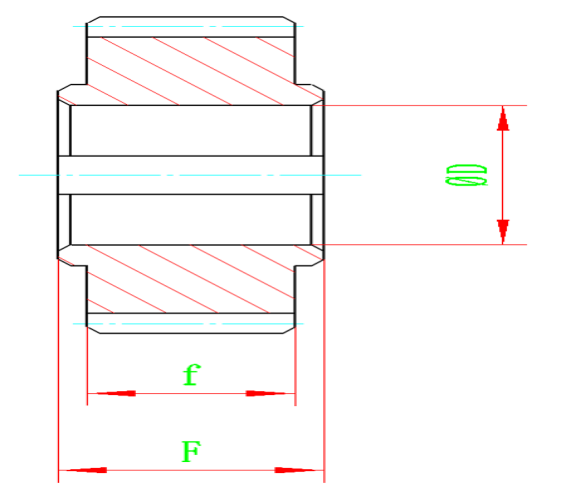

根据《机械设计手册》成大先主编版的推荐：

F=（1.2～1.5）D，F ≥ f

f=Ψd*d(分度圆直径）

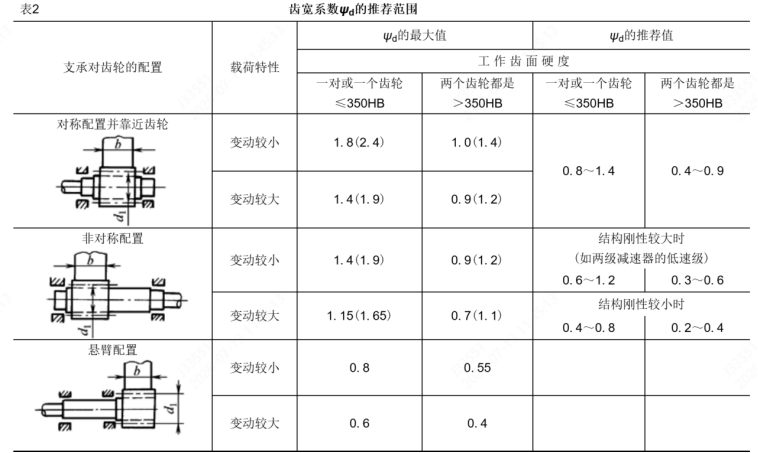

Ψd参考下图

1.确定一个齿轮宽度的时候，此公式尚可，可以参考设计齿轮。

2.若是一些大直径齿轮，受力比较小，就不一定可以满足这个关系。

二、传动齿轮时一组齿轮宽度

1、两个齿轮进行啮合传动的时候，设计齿轮的时候，会按照主动齿轮，传递的转矩，和两个齿轮搭配起来的减速比。计算出满足使用需求的主动齿轮，确定模数、齿数、宽度等

2、主动齿轮确定了，从动齿轮模数、齿数容易确定，那么怎么确定从动齿轮宽度？建议按照这样来确定

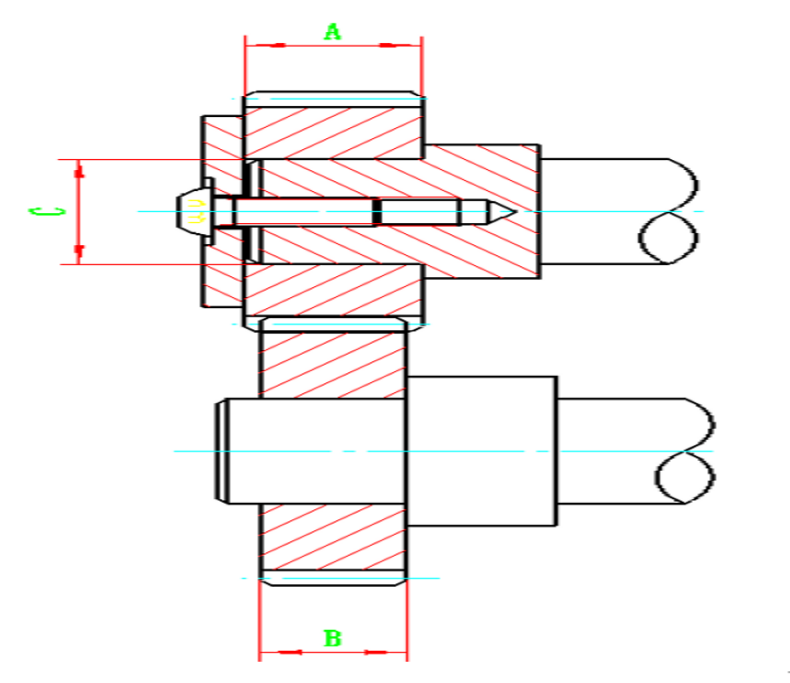

根据《机械设计手册》通常小齿轮的齿宽比大齿轮齿宽要宽5—10mm。

所以我们可以用经验公式表示为：

A=B+5~10mm

三、设计成不同宽度原因

• 保啮合：零件加工和装配误差累积会导致齿轮错位，小齿轮加宽可确保实际啮合宽度不低于设计值，避免扭矩下降、偏磨和异响。
• 省成本：小齿轮加料少、加工易；大齿轮加宽则材料贵、加工难，且钢件更重，装配难度陡增。
• 遮瑕疵：等宽齿轮一旦错位就显"装配粗糙"；非对称设计反而成了主观风格，装配小偏差不易被看成质量问题。
