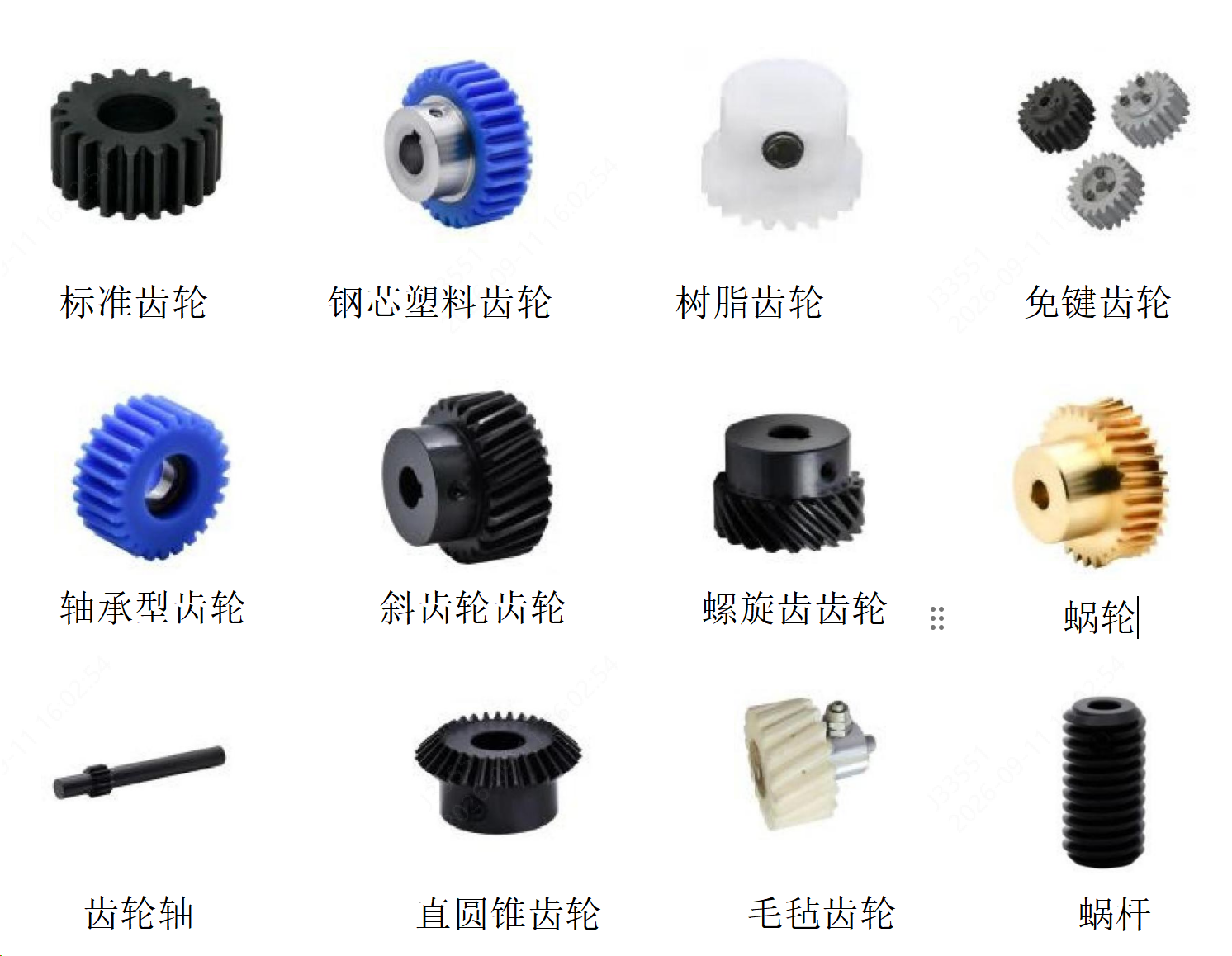

常见齿轮类型



型号选择和模型下载：https://www.jlcfa.com/list/1391450435506952

齿轮计算较复杂可使用此工具

直齿轮：https://www.jlcfa.com/calc/602761329034076161

斜齿轮：https://www.jlcfa.com/calc/602760488684298242

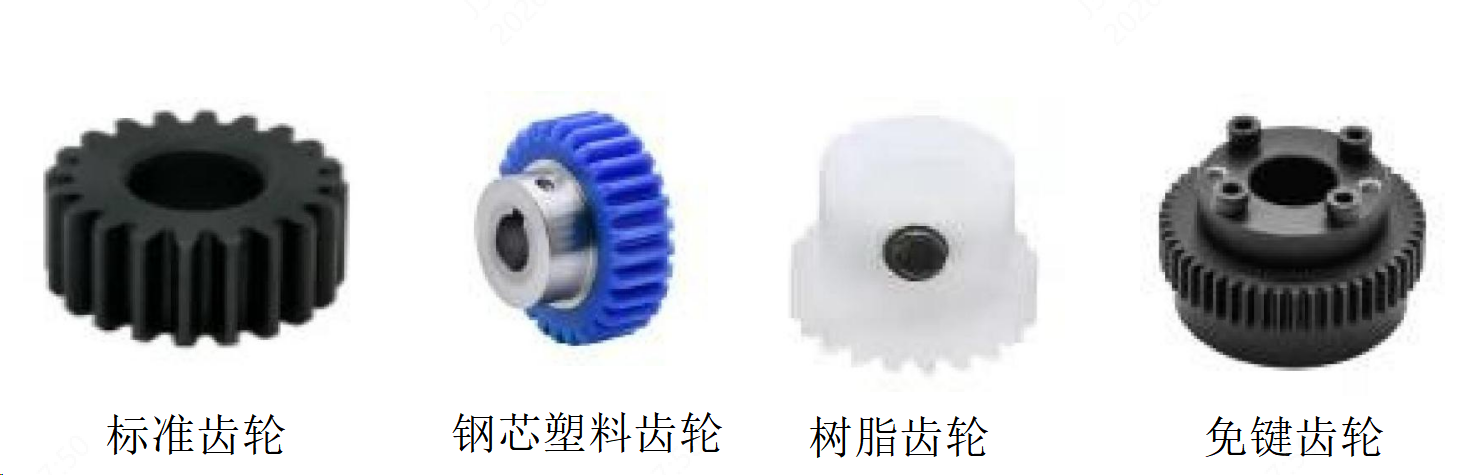

圆柱直齿轮

 特点：结构最简单、加工与安装便捷、成本低廉，啮合过程无轴向分力，仅产生圆周力与径 向力，无需额外轴向限位结构，装配调试难度低。

  缺点：轮齿整体同时啮合、同时脱开，重合度低，高速运行时冲击、振动与噪音较大，传动 平稳性一般，承载能力有限。

 适配场景：中低速、轻中载、普通精度传动设备，通用自动化模组、普通升降机构、输送设 备等对噪音和超高精度无要求的工况。

 关键选型参数：模数（端面模数）、齿数、厚度、材料、热处理、压力角等

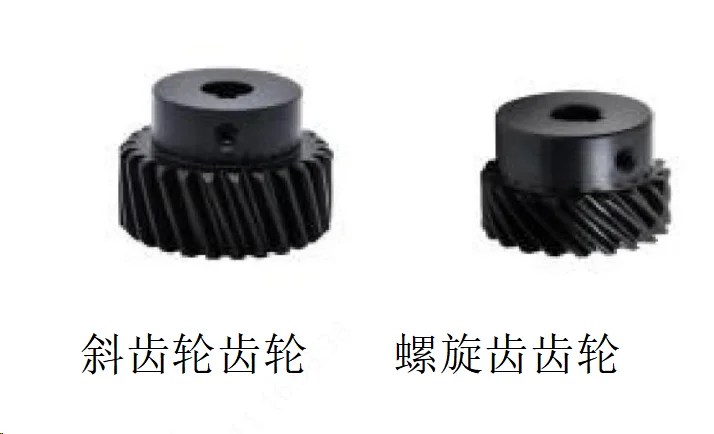

圆柱斜/螺旋齿轮

  优点：斜齿齿轮齿线与轴线存在螺旋角，轮齿为渐进式啮合，重合度远高于直齿齿轮，传 动过程平稳顺滑、冲击极小、噪音低，承载能力、传动效率、定位精度均优于直齿齿轮， 可适配高速、高频往复运动。

 缺点：是啮合时会产生轴向分力，需搭配轴承、挡边等轴向限位结构，安装调试精度要求 高，加工成本相对更高。

 适配场景：高精度、高速、中重载核心设备，如数控机床、龙门加工中心、激光切割机、 精密自动化设备，是高端齿轮齿条传动系统的首选。



关键选型参数：模数（法向模数）、螺旋角、齿数、厚度、材料、热处理、压力角等



圆锥齿轮

优点：可改变传动方向，结构紧凑、传动效率高、承载能力强。分为直齿锥齿轮和斜齿锥 齿轮，直齿锥齿轮加工简单、噪音偏大，斜齿锥齿轮传动更平稳、精度更高。

 缺点：安装对中心距、同轴度要求极高，调试复杂，多用于转角传动，一般不与齿条配套 使用。

 适配场景：设备转角传动、变速箱、起重机械、工程机械等需要改变动力传递方向的结构 。

 关键选型参数：大端模数 m 、齿数、齿宽、厚度、分度圆锥角、材料、热处理方式、压力 角等

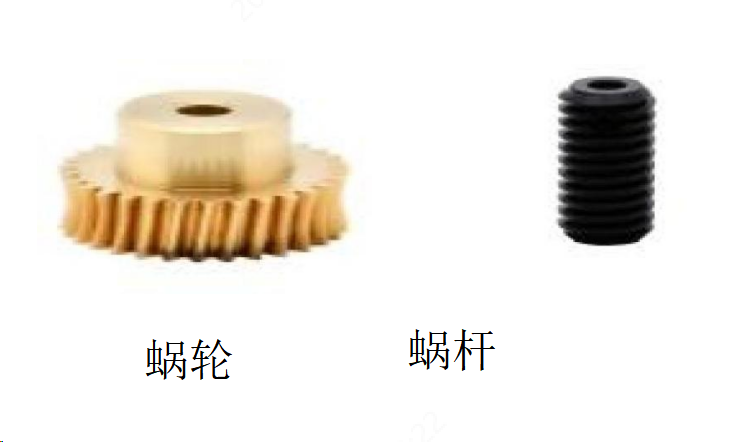

涡轮蜗杆

 优点：减速比大、结构紧凑、具备自锁功能，可防止负载反向转动，传动平 稳、噪音极低。

 缺点：传动效率低、磨损快、发热量大，不适合高速、连续高频工作场景， 承载持续性较弱。

 适配场景：低速重载、需要自锁功能的设备，如升降台、小型传动设备、阀 门驱动机构等。

 关键选型参数：模数 m（端面）、蜗轮齿数 、传动比 、导程角、材质、热处 理方式、压力角等

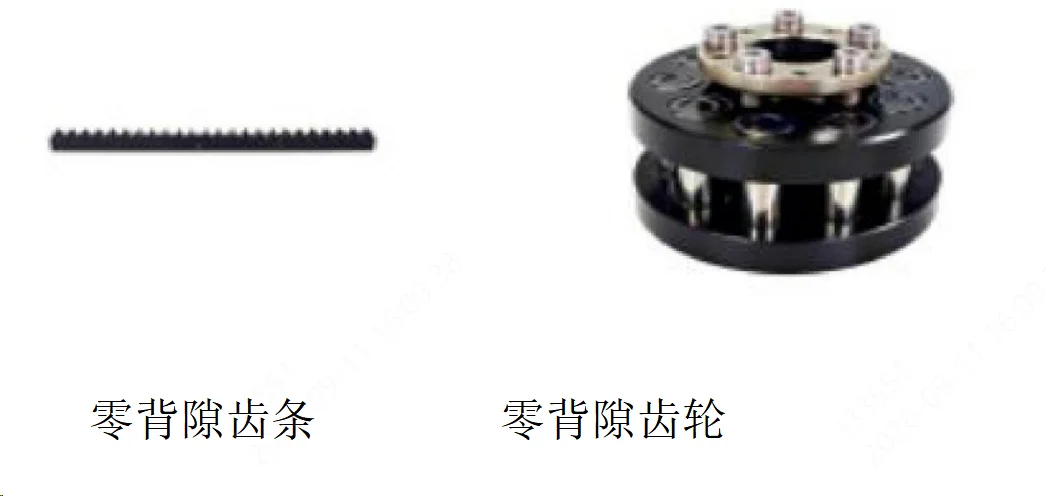

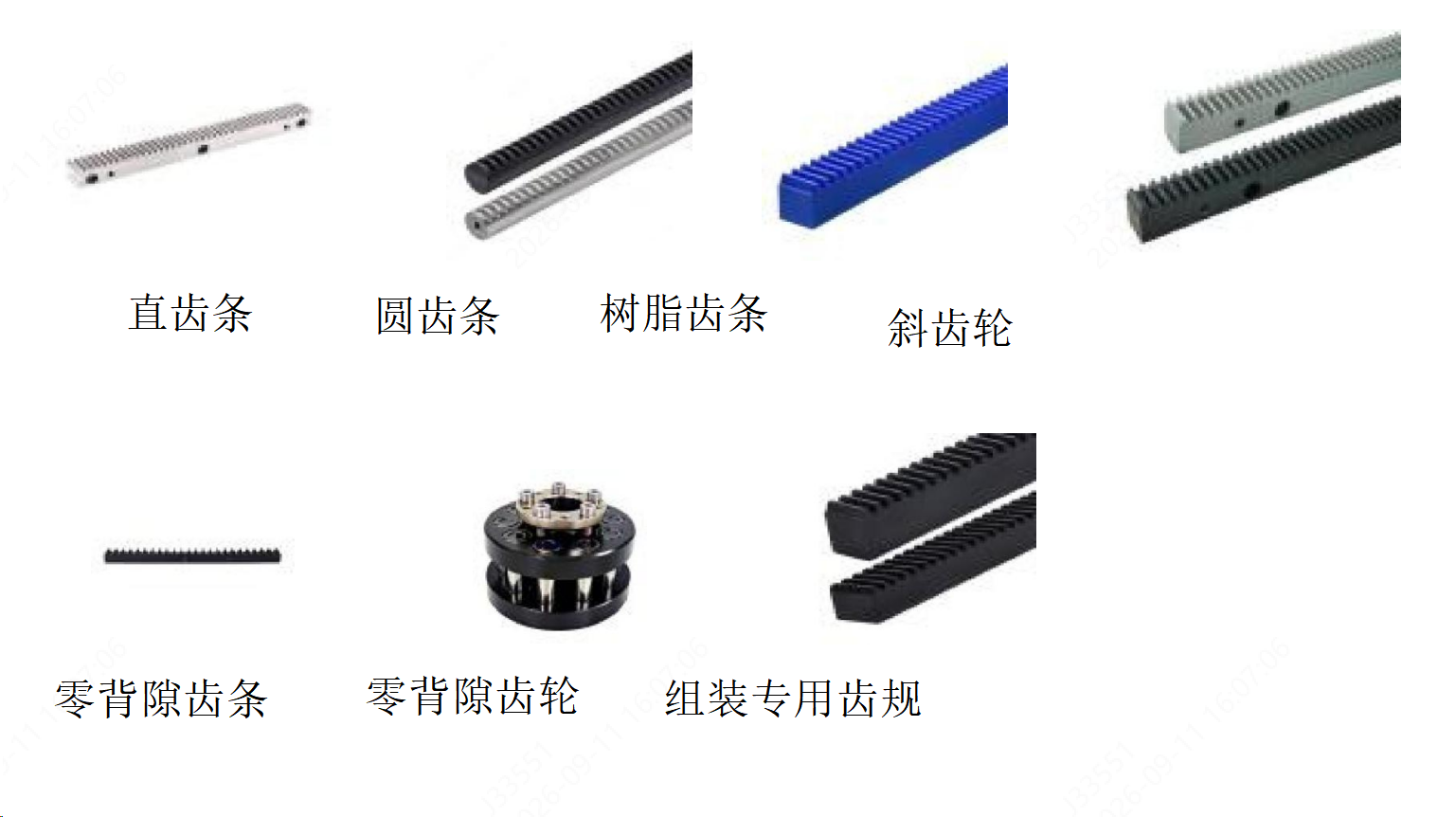

零背隙齿轮齿条

优点:无换向空程、传动无抖动、适配精密闭环控制、降噪稳速

 缺点：承载能力略低、存在预紧磨损、成本偏高、安装调试难度大、温升略高 关键选型参数：-模数、齿数、齿宽、动载荷、静载荷等



齿轮计算

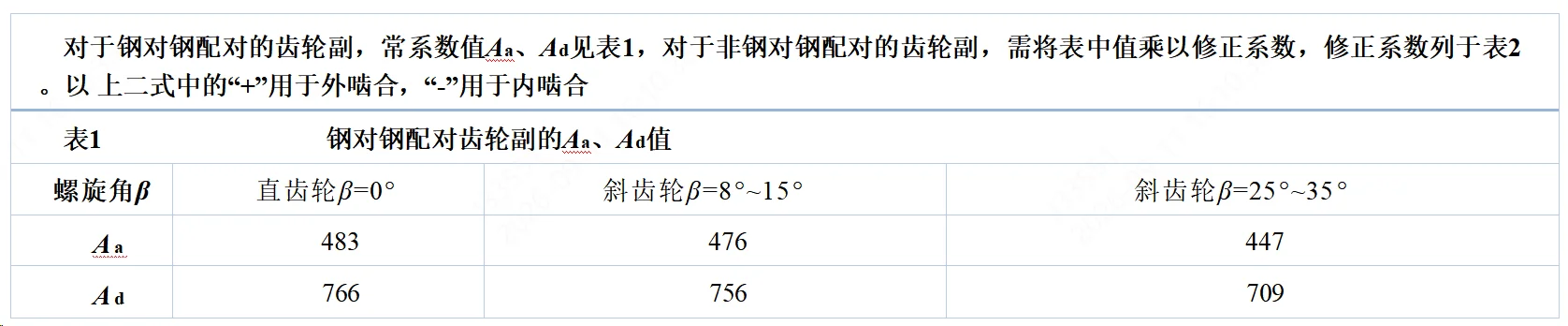

在初步设计齿轮时，根据齿面接触强度，可按下列公式之一估算齿 轮传动的尺寸

详细设计计算流程参考：https://www.jlcfa.com/mcbook/14133-1.htm



齿轮计算

齿根弯曲强度

 详细设计计算流程参考：https://www.jlcfa.com/mcbook/14133-2.htm

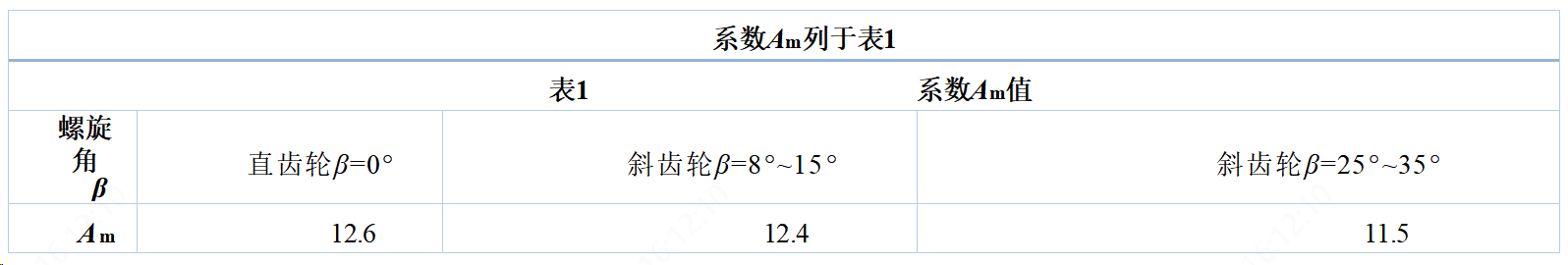

在初步设计齿轮时，根据齿根弯曲强度，可按下列公式估算齿轮的法向模数
