1、确认使用条件

确认使用环境是否满足倍速链要求。

温度 ：－10℃～＋80℃

环境  ：环境中不得存在磨损性粉尘、腐蚀性气体、高湿度等不利影响

2、确定链条单位长度载重

计算出单位长度输送物重量（输送质量/输送长度），并选择≥计算结果的链承重。

WA（kg/m）=(W1＋W2）/PL

WA ：每1m传送物体的重量（kgf）

W1 ：工件重量（kgf）

W2 ：托盘重量（kgf）

PL  ：托盘行驶长度（m）

倍速链承载能力可参考：https://www.jlcfa.com/serial/1500159716465

3、确认容许张力

此场景按照连续输送进行计算不考虑启停瞬间加速力。若是存在启停建议使用此计算场景计算：https://www.jlcfa.com/calc/581990004413046785

T=G/1000*((Hw+Cw)*L1*fc+Aw*L2*fa+(Aw+Cw)*L2*fr+1.1*Cw*(L1+L2)*fc)*K1*K2

T：作用于链条上的最大张力即是需要链条抗拉力（KN）

多根链条承受拉力时，单根链条需要承受拉力=T/链条根数^0.7

L1：传送部分长度（m）

L2：滞留部分长度（m）

Hw：传送部分单位长度质量（kg/m）

Aw：滞留部分单位长度质量（kg/m）

Cw：链条单位长度质量（kg/m）

fa：输送物与链条间的摩擦系数，钢制滚子有润滑0.05、塑料滚子无润滑0.08，建议按照0.1计算

fc：链条与滑轨间的摩擦系数，钢制滚子有润滑0.1、塑料滚子无润滑建议0.2（A.C.UA）,0.25(B.D.UB)

fr：有滞留时链条与滑轨间的摩擦系数，钢制滚子有润滑0.1、塑料滚子无润滑建议0.15（A.C.UA）,0.1(B.D.UB)



G：重力加速度＝9.8（m/s2）

K1:速度系数

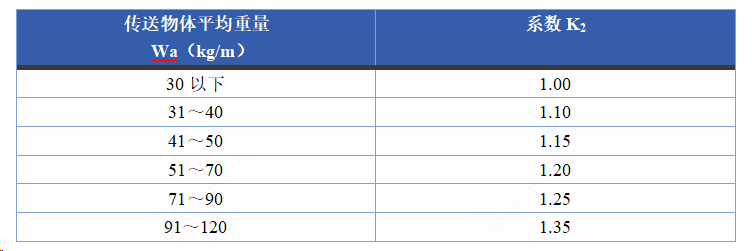

K2：负载系数（设计安全系数）

 4.需要马达转速

nm=V/3.14/D*i

nm:主动轮转速 (r/min)

V:链线速度 （m/min）

D:驱动链轮分度圆直径 （m）

i:减速系统减速比

5.马达需要功率

Pm=T*V/η

Pm:功率 （KW）

η：传动效率

若不想写公式计算，可使用此工具场景计算：https://www.jlcfa.com/calc/580940626980364290

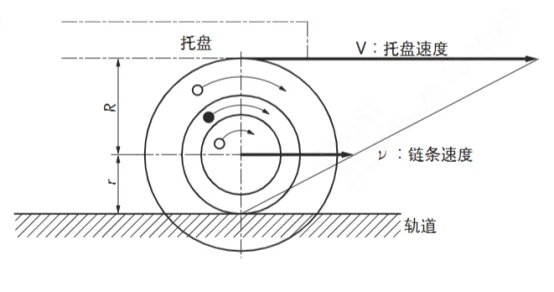

6.倍速了倍速计算公式

S=R/r+1

v=V/S

S :倍速 一般时1 、 2.5 、  3

R：滚子大半径

r：滚子小半径

V:托盘速度(m/min)

选择不同倍速时型号可使用：https://www.jlcfa.com/serial/1500159716465
