倍速链结构

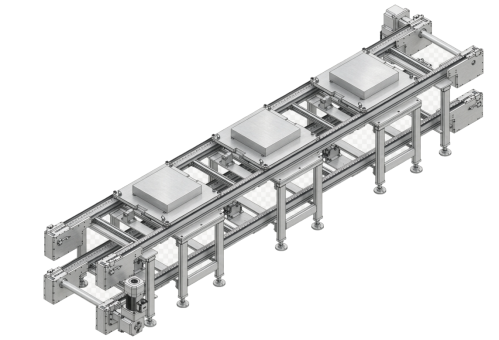

参考三维模型：https://www.jlc-jdgf.com/machine-detail/589761448213430274

一、工装治具组成说明

（一）工装板制作材料

根据生产线承载负荷、环境、输送负载类型、输送物体尺寸、耐磨性要求、成本等选择合适的材料。

  常用的板材材料分为非金属与金属两大类别

1、非金属材料高韧性增强PVC板、胶合板-PVC复合板材、有条件的可使用PEEK、铁氟龙、赛钢。质量更轻、耐腐蚀、性价比不一定高；

2、金属材料常用铝合金、不锈钢等，适配高承重、高强度、高洁净度的严苛生产工况。

（二）工装板表面材料与性能特性要求

精密件和电子元器件一般需要防静电、耐磨、防腐蚀。

防静电性的目的，有效规避静电蓄积对精密工件造成的击穿、损伤、瑕疵等质量问题，保障产品生产良率；可通过铺设防静电胶皮、金字塔型防滑耐磨胶板、PP耐磨板材、防静电毛毡、高密度防静电海绵等

耐磨特性可抵御长期工位作业、往复输送产生的持续摩擦损耗，大幅延长工装板使用寿命，降低设备运维成本。选择耐磨材料即可。

（三）工装板结构设计

理论没有模型直观，可直接参考此项目进行设计：https://www.jlc-jdgf.com/machine-detail/589761448213430274

二、倍速链输送线整体结构组成

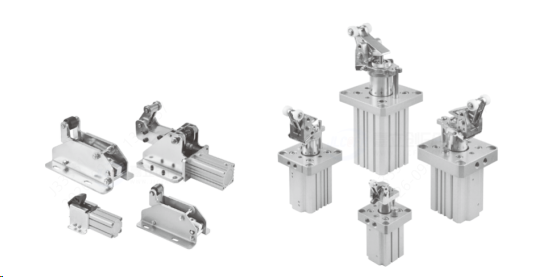

（一）止动机构

1. 止动机构的作用

解决"输送线连续运行"与"工位需静止作业"的矛盾——让工装板在指定工位精准停位，实现动态输送与静态作业的有序切换。核心元件是止动气缸。

2. 人工线怎么工作

· 工装板到位 → 止动气缸伸出，活塞杆端部滚轮挡住工装板 → 平稳停驻，工人开始作业

· 作业完成 → 工人踩脚踏气阀 → 气缸回缩，解除限位 → 工装板随线继续走

· 特点：自由节拍，灵活度高

3. 两种缓冲设计（按负载选）

· 轻载：内置压缩弹簧式止动气缸，无气压时常伸，靠弹簧吸收冲击

· 重载：油压吸振式止动气缸，接触后自适应泄压吸振，实现柔性软停止，避免刚性冲击导致的工件偏移、设备损耗、噪音振动

4. 自动线

气缸的伸缩、限位、复位全部由传感器+智能控制系统联动管控，自动完成精准定位与节拍控制。

阻挡气缸类型可参考：https://www.jlcfa.com/list/1139861796809432

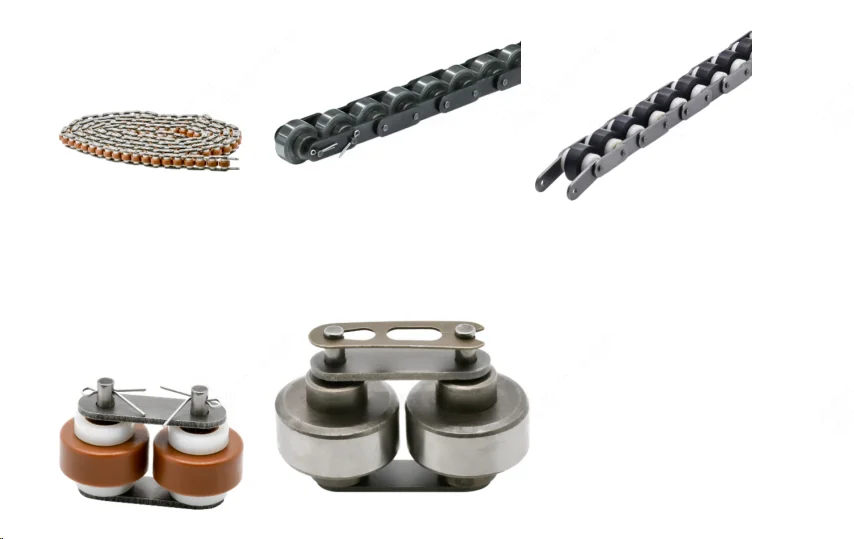

（二）倍速链链条

1. 是什么

倍速链链条是设备的核心输送执行构件，由标准链节拼接成闭环环状结构，整体架设在支承导轨与驱动链轮之上。

2. 怎么工作

链条上部承载工装板与工件物料，依靠链条循环运转实现物料的连续输送。

3. 特点

· 采用标准化模块化设计，按行业标准精密加工

· 通用性强、互换性好

· 运行稳定、耐磨耐用，适合长期连续循环作业

倍速链不需要自己生产，常用倍速链类型可直接进行采购

选择倍速链时计算可使用此计算工具：https://www.jlcfa.com/calc/581990004413046785

选择倍速链型号或链轮时可参考：https://www.jlcfa.com/list/1431628554639770

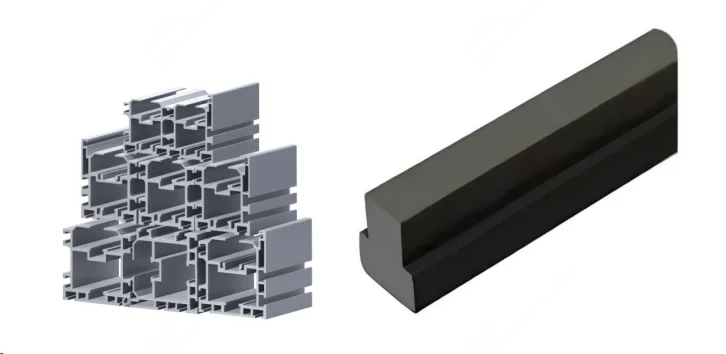

（三）链条支承导轨

1. 作用

为倍速链链条提供全程承载与运行导向，保障链条平稳运行、降低损耗。

2. 怎么工作

链条滚子贴合导轨支承面，在驱动链轮牵引下沿导轨滚动，带动上部工装板与物料匀速前移。

3. 材质与特点

· 主体采用专用工业铝型材定制加工，按产线实际尺寸裁切拼接

· 刚性强、耐磨系数高、形变率低

· 长期保障链条运行的直线度与稳定性，适配长时间、高频率连续输送

不需要自己设计能找到即可，可使用此工具查找满足需要的导轨或型材

选择型材可参考：https://www.jlcfa.com/list/1145211938042476

选择导轨可参考：https://www.jlcfa.com/list/1524439423200337

（四）驱动系统

给你提炼成要点，去掉修饰和重复表述：

1. 驱动系统的作用

倍速链输送线的动力核心，为链条循环运转提供持续牵引力。因承载大、稳定性要求高，主流采用套筒滚子链传动——动力强、传动稳、抗负载。

电机减速机计算选型可使用：https://www.jlcfa.com/calc/580940626980364290

2. 三大组成模块

电机及减速器 + 链传动机构 + 倍速链驱动链轮

动力传递路径：

电机 → 减速器（降速增扭）→ 传动链条 → 传动轴 → 驱动链轮 → 倍速链滚子循环滚动 → 整线连续运转

3. 结构亮点：电机中心可调式安装

· 无需额外配张紧链轮

· 仅微调电机位置即可调节传动链条张力

· 简化结构，降低装配与运维成本

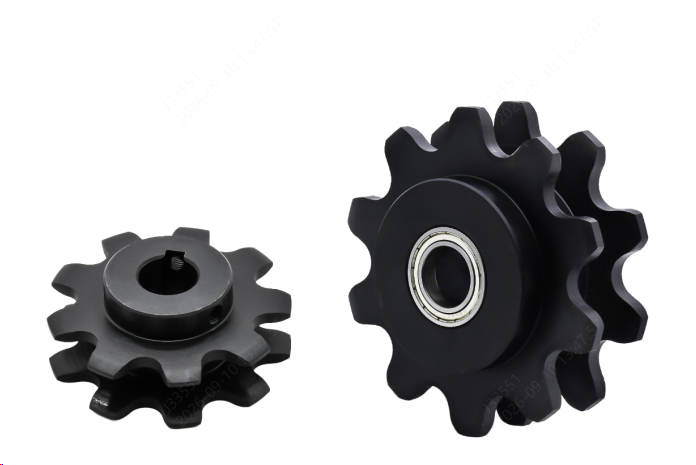

4. 驱动链轮的四个专项优化

· 齿数更少：适配大节距、低转速，控制尺寸的同时降低链速，输送更平稳

· 齿距更大：匹配输送链条大节距，保证啮合精度与传动稳定

· 精度要求适中：低速连续运转、无往复换向，允许适度制造误差，无需高精度精加工

· 非机加工成型：满足性能前提下降低规模化制造成本

· 遵循行业标准，直径与齿槽形制适配双节距滚子输送链，通用性强

选择倍速链型号或链轮时可参考：https://www.jlcfa.com/list/1431628554639770



（五）回转导向座

1. 简介

· 倍速链是上下双层闭环循环结构：上层承载输送，下层空载返回

· 为节省空间，上下层导轨间距小于驱动链轮外径

· 后果：链条在链轮与返回段导轨的衔接处易出现卡顿、卡滞、脱轨

2. 解决方案

在链条进出链轮的两处衔接位置装配回转导向座。

3. 作用

对链条运行轨迹进行精准导向与限位矫正，确保链条平稳完成转向、入轨、出轨动作，规避卡链、偏移、卡顿等故障。

此部件不需要自己设计，可直接选择已有的品类：https://www.jlcfa.com/list/1449781908505694

（六）倍速输送线张紧机构

1. 为什么需要张紧

维持稳定的链条张紧力，保证链条与链轮全程精准啮合，避免松弛跳齿、传动失效。

2. 张紧结构（从动端可调式）

· 驱动链轮轴：固定式，保证动力输出基准稳定

· 从动链轮轴：可调式装配，可微调位置来修正链条张力

3. 优势

· 结构简洁、调节便捷、稳定性高

· 与皮带输送线、普通链传动的张紧原理一致

· 可快速适配链条长期运行后的轻微松弛形变，始终保持最佳啮合状态，保障传动效率
