一、步进电机简介

1.1 什么是步进电机

步进电机（Stepper Motor）是一种将电脉冲信号转换为角位移或线位移的开环控制电机。每输入一个脉冲信号，电机就转动一个固定的角度（称为步距角），因此可以通过控制脉冲数量来精确控制角位移量，通过控制脉冲频率来精确控制电机的转速。

步进电机区别于普通直流电机和交流电机的最大特点是：它不需要反馈装置即可实现精确的位置控制，这是由其独特的工作原理决定的。在额定负载范围内，步进电机的步距角误差不会累积，每一步都有固定的位置关系。

步进电机本质上是一种数字控制电机，非常适合与单片机、PLC等数字控制系统配合使用。

1.2 基本工作原理

步进电机的工作原理基于电磁感应定律和磁阻最小原理。其核心工作过程如下：

1. 定子励磁：驱动器按一定顺序给定子各相绕组通电，产生旋转磁场。

2. 转子响应：转子（永磁体或磁阻齿）在磁场作用下，沿最小磁阻方向转动。

3. 步进旋转：每切换一次通电状态（即一个脉冲），转子转动一个步距角。

4. 连续运转：连续输入脉冲，电机持续旋转；脉冲停止，电机自锁停转。



步距角公式：θ = 360° / (m × N)

其中：θ 为步距角（°），m 为相数，N 为转子齿数。

例如：一个两相步进电机，转子齿数为50，则步距角 θ = 360° / (2×50) = 3.6°。若采用半步驱动，步距角减半为1.8°。

细分驱动可以提高控制精度，但无法改变机械精度；细分驱动次数计算公式2^n,常用2、4、8、16

1.3 步进电机的核心优势

• 位置控制精确：开环即可实现±0.09°级别的位置精度（配合细分驱动器）。

• 启停响应快：可在几十毫秒内完成启动和停止，适合频繁启停的场合。

• 低速扭矩大：在低速区（<800rpm）能提供较大的输出扭矩。

• 无需反馈：开环控制结构简单，省去编码器等反馈器件，成本更低。

• 转速与脉冲频率成正比：调速方便，通过软件即可精确控制。

1.4 主要技术指标概述

步进电机的关键技术指标包括：步距角、相数、保持扭矩、额定电流、额定电压、电感、电阻、转子惯量、最大空载启动频率、最大空载运行频率等。

需要注意步进电机的矩频特性，不同电机此曲线不同。参考电机手册即可。

二、步进电机类型介绍

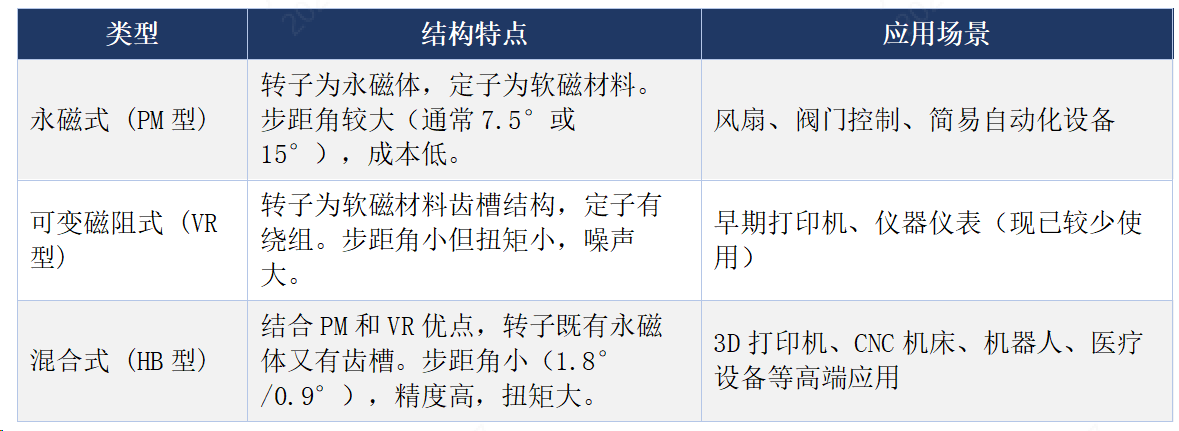

2.1 按结构分类

目前市场上最常见的步进电机是混合式（HB型），因其兼顾了高精度和大扭矩，是工业应用的首选。

2.2 按相数分类

相

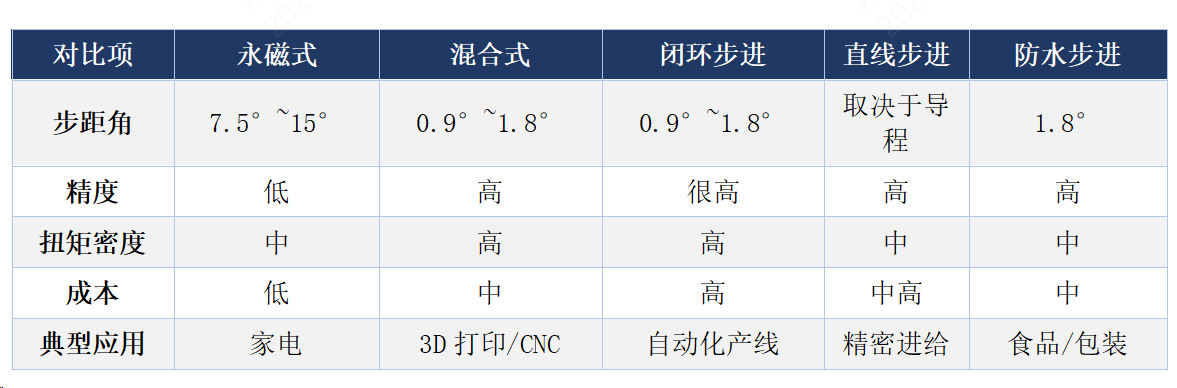

2.3 按用途/功能分类

• 标准型步进电机：最常用的通用型，如42、57、86机座号系列（简单点记，步进电机是根据法兰尺寸命名系列的）。

• 驱控一体步进电机：电机驱动器一体，可参考此链接选型

https://www.jlcfa.com/list/1580637894101252.html

 • 带编码器步进电机（闭环步进）：内置编码器实现闭环控制，兼具步进电机和伺服电机优点。

需要选型可参考此链接https://www.jlcfa.com/list/1274084313613218.html

• 防水步进电机：IP65及以上防护等级，用于潮湿或户外环境。

• 真空步进电机：用于真空环境（如半导体设备），特殊材料和润滑。

• 直线步进电机：将旋转运动转换为直线运动的特殊结构（如螺杆式）。

• 刹车步进电机：内置电磁制动器，断电时锁定转子。对

三、步进电机选型参数

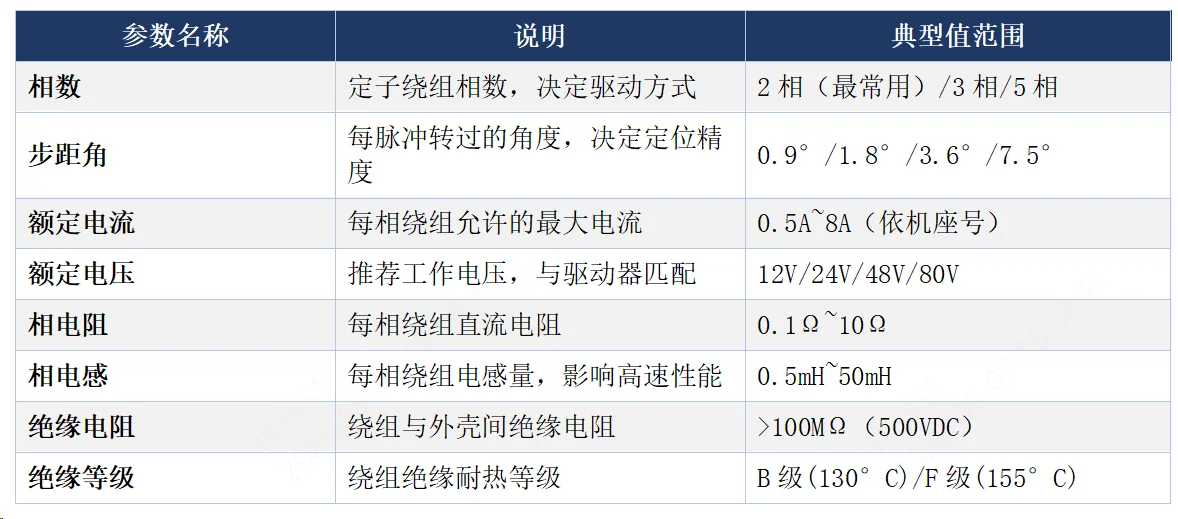

3.1 电气参数

典型值范围

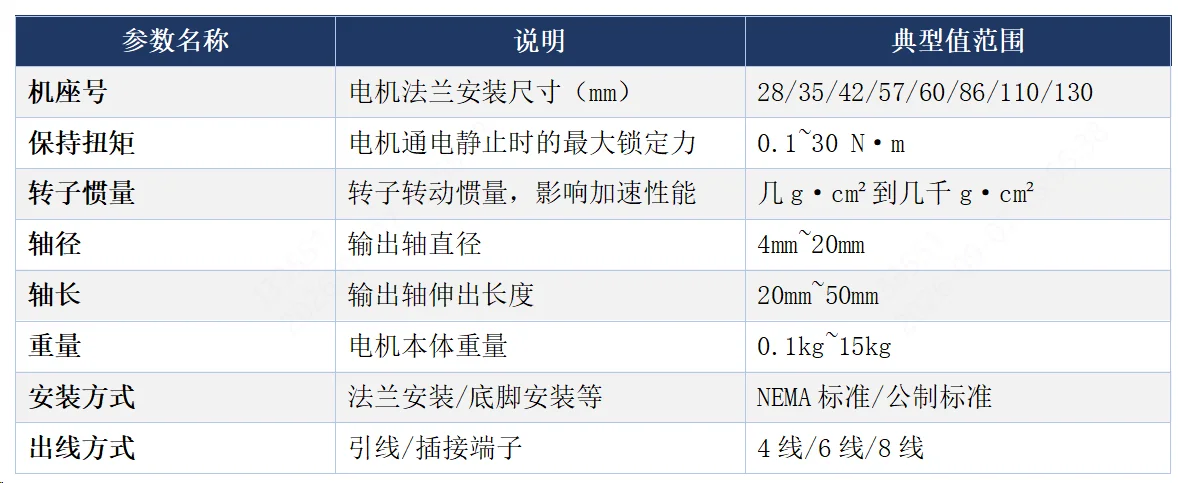

3.2 机械参数

3.3 环境参数

• 工作温度：通常为 -20°C ~ +50°C（标准型），特殊型号可达 -40°C ~ +80°C。

• 存储温度：-30°C ~ +70°C。

• 相对湿度：≤85%RH（无凝露），防水型可达IP65/IP67。

• 防护等级：IP40（标准型）/ IP65（防水型）。

• 振动等级：通常满足IEC 60034-14标准。

• 噪声水平：<45dB（低速时），高速时可能升至55dB以上。

四、计算选型步骤及案例

4.1 六步选型法

1. 确定负载特性：计算负载所需的扭矩和转速范围。

2. 确定运动曲线：明确加速时间、匀速时间、减速时间、定位精度要求。

3. 初步选择机座号：根据保持扭矩粗略选择电机规格。

4. 验证扭矩曲线：在驱动器 datasheet 的扭矩-频率曲线上验证可用扭矩是否满足要求。

5. 校核温升和惯性匹配：确保连续运行温升不超标，负载惯量比≤10（推荐≤5）。

6. 选择配套驱动器：根据电机电流和电压选择匹配驱动器，确定细分设置。

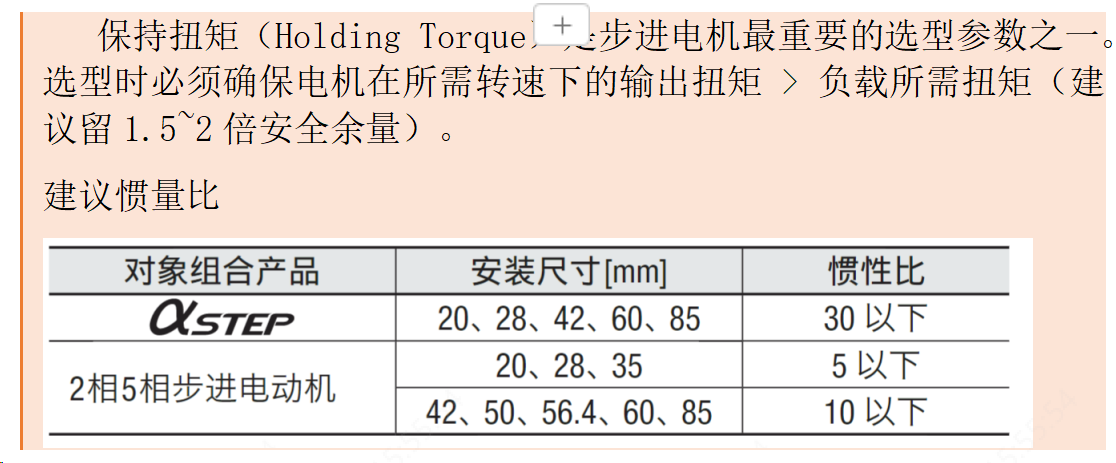

4.2 核心计算公式

五、步进电机使用场景

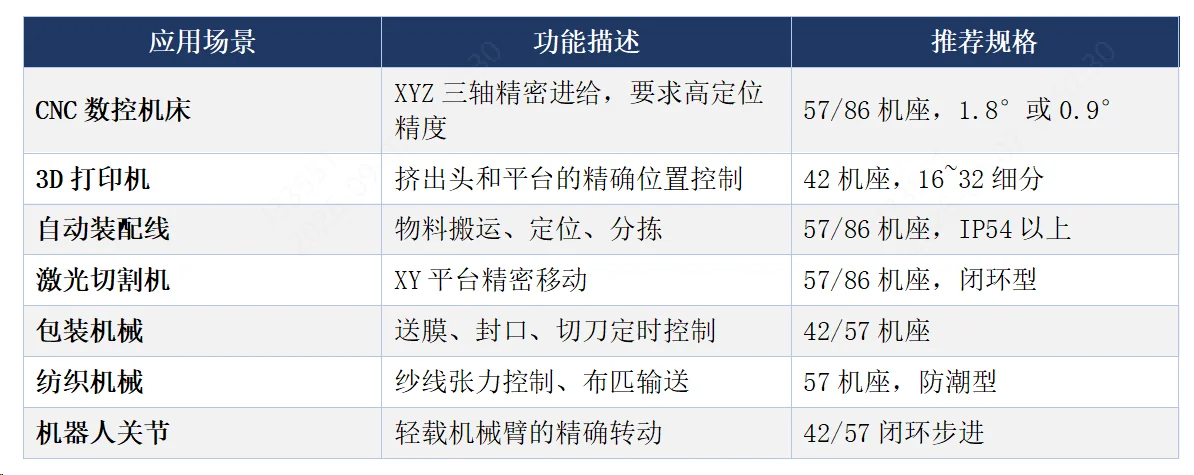

5.1 工业自动化领域

5.2 消费电子与办公设备

• 打印机/扫描仪：纸张进给、打印头定位（小型PM型或HB型）。

• 相机镜头对焦：精密焦距调节（微型步进电机）。

• 智能家电：空调风叶摆动、洗衣机滚筒定位。

• ATM机：钞票分捡与输送。

• 自动售货机：货道推送和找零机构。

5.3 医疗器械领域

• 输液泵：精确控制药液流速（微量步进泵）。

• CT/MRI扫描床：患者平台的精确定位移动。

• 手术机器人：微创手术的器械精确操控。

• 实验室自动化：样品移液、试管分拣。

• 牙科设备：牙钻角度调节、座椅位置控制。

医疗应用对步进电机的精度和可靠性要求极高，通常选用闭环步进或伺服步进混合方案，并要求通过相关医疗认证。

5.4 新兴应用领域

• 新能源：太阳能电池板自动跟踪系统（双轴步进驱动）。

• 智能家居：智能窗帘、智能门锁、电动天窗。

• 无人机云台：相机稳定平台的精确角度控制。

• VR/AR设备：力反馈装置中的位置传感驱动。

• 农业自动化：自动灌溉阀门、温室通风控制。

• 半导体设备：晶圆搬运、光刻对准（真空步进电机）。

六、步进电机使用注意事项

6.1 安装注意事项

1. 电机轴与负载轴对中：联轴器安装时需保证同轴度≤0.05mm，避免径向力。

2. 避免轴向和径向过载：步进电机轴承承载有限，重载场合需外加轴承支撑。

3. 安装面平整度：法兰安装面平面度≤0.02mm，防止电机变形影响性能。

4. 接线规范：使用屏蔽线，动力线与信号线分开走线，避免干扰。

5. 散热考虑：大功率步进电机需加装散热片或风扇，确保绕组温升≤80K。

6.2 运行注意事项

1. 避免长期堵转：虽然步进电机可短时堵转，但长期堵转会导致绕组过热损坏。

2. 控制启动频率：不可直接以最高频率启动，需采用加减速曲线（梯形或S形）。

3. 防止丢步：负载扭矩不可超过电机在该频率下的牵出扭矩，建议留2倍余量。

4. 电压匹配：驱动器供电电压应在推荐范围内，过高导致发热，过低限制高速性能。

5. 细分设置：合理选择细分倍数——细分越高精度越好但最高速度越低。

6. 监控温升：连续运行时监测电机表面温度，不应超过绝缘等级允许值。

七、常见异常及解决方案

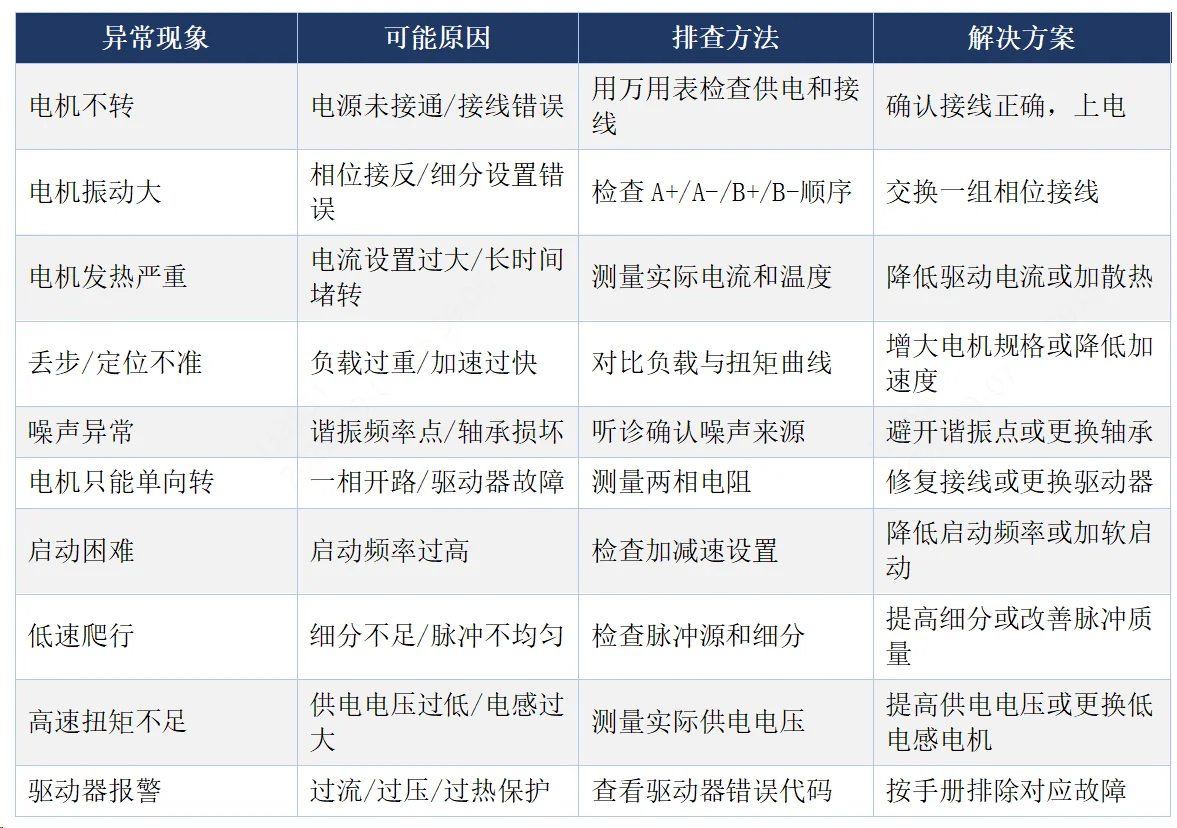

7.1 故障速查表

7.2 典型故障深度分析

7.2.1 故障一：步进电机频繁丢步

故障现象：电机运行一段时间后位置偏差越来越大，最终定位失败。

根本原因分析：

• 负载惯量过大，超出电机牵出扭矩曲线范围。

• 加速时间过短，电机在加速段就已失步。

• 电源电压偏低，高速时相电流无法及时建立。

• 机械传动有卡滞点（如丝杠弯曲、导轨不平行）。

系统解决方案：

1. 用示波器测量驱动器输出电流波形，确认是否失真。

2. 在扭矩-频率曲线上标出实际工作点，确认是否接近极限。

3. 增加减速比或更换更大机座号电机。

4. 优化加减速曲线（改用S形曲线）。

5. 检查并调整机械传动间隙和平行度。

7.2.2 故障二：电机振动和噪声过大

故障现象：电机在某一转速区间振动剧烈，伴随明显噪声。

根本原因分析：

• 工作频率接近电机固有谐振频率（通常在100~200pps区间）。

• 细分倍数过低，步距角大导致低频振动。

• 负载惯量与电机惯量不匹配（惯量比过大）。

系统解决方案：

1. 提高细分倍数至16或32，减小每步冲击。

2. 调整运行频率避开谐振区（软件滤波或频率跳跃）。

3. 加装阻尼器（机械减震器）吸收振动能量。

4. 改用闭环步进方案，实时补偿振动。

7.2.3 故障三：电机绕组烧毁

故障现象：电机冒烟或有烧焦气味，绕组开路或短路。

根本原因分析：

• 驱动器电流设置远超电机额定电流。

• 长时间堵转导致持续大电流发热。

• 环境温度过高或散热不良。

• 绕组绝缘老化（长期高温运行）。

系统解决方案：

1. 立即检查驱动器电流设定值，调整为电机额定电流的80%~100%。

2. 加装温度开关或PTC热敏电阻做过热保护。

3. 改善散热条件（加装风扇或散热片）。

4. 更换电机后，在系统中加入过流保护和温度监控。
