一、直线模组概述

直线模组（Linear Module），又称线性模组、直线滑台，是一种将旋转运动转化为直线运动的精密传动机构（直线电机除外）。它集成了导轨、滑块、传动元件、支撑结构和驱动装置于一体。

直线模组广泛应用于数控机床、半导体设备、3C电子、锂电设备、包装机械、医疗设备等自动化领域，其性能直接影响设备的运动精度、生产效率和稳定性。

1.1 直线模组的分类

根据传动方式的不同，直线模组主要分为以下四大类：

● 滚珠丝杆模组 —— 高精度、中大负载的首选方案

● 同步带模组 —— 高速、长行程、低成本的经济方案

● 直线电机模组 —— 超高速、超高精度的高端方案

● 齿轮齿条模组 —— 超长行程、超重负载的重型方案



二、四大模组综合对比

三、各类型模组详细介绍

3.1 滚珠丝杆模组

类型：可参考https://www.jlcfa.com/list/1384335809760037.html

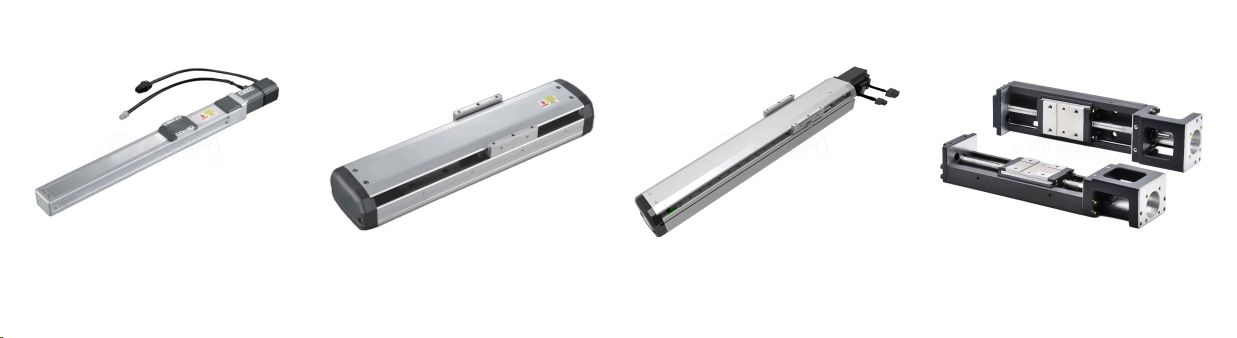

滚珠丝杆适用于一般精密传动场景。常见型式涵盖全封闭、半封闭及 KK 模组等，如下图所示。



结构组成

● 丝杆轴：高精度研磨丝杆或轧制丝杆

● 螺母：预压螺母，消除反向间隙

● 导轨：直线导轨（内嵌式模组将导轨集成于型材内）

● 滑台：铸铁/铝合金材质，承载负载

● 电机座：安装伺服/步进电机

● 联轴器：连接电机与丝杆

● 光电开关：原点/极限位置检测

性能参数

● 速度：一般 ≤1.5m/s（导程越大速度越快，但定位分辨率与导程精度相应下降）

● 精度：±0.01~0.05mm（C7轧制级可选）

● 推力：取决于丝杆直径和导程，常见 1~50kN

选型方式



针对标准模组

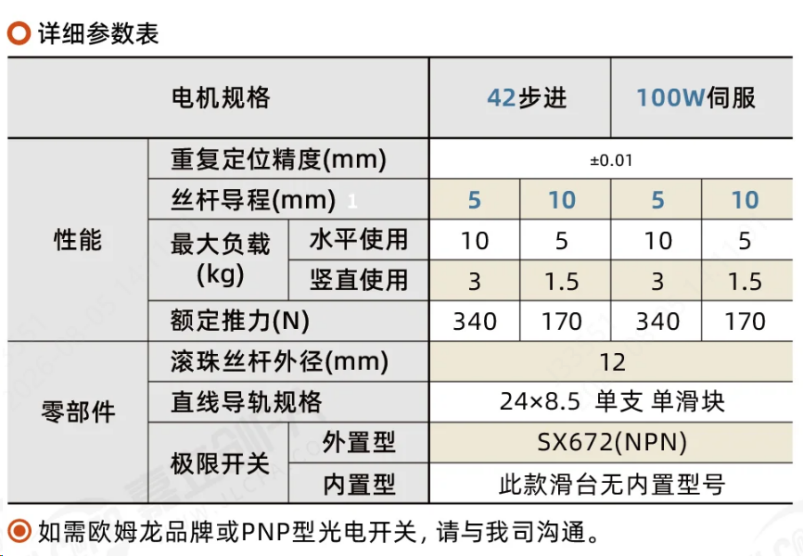

1、精度：有精度要求先看精度，精度满足才可继续。

2、负载：模组允许负载须大于设计负载（选型图册数值为参考值）；初选后再按悬臂负载校核。

3、速度：标配3000r/min伺服电机的情况下，导程5mm移动速度250mm/s、导程10mm移动速度500mm/s、导程20mm移动速度1000mm/s。最大加速度也是一个参考点，不超上限即可。

4、行程：需同时满足模组行程限制与最大加工长度。

5、推力：按最大加速力校核额定/定格推力是否达到设计需求。

6、辅助参数：配置传感器个数、类型等。

7、悬臂与弯矩校核

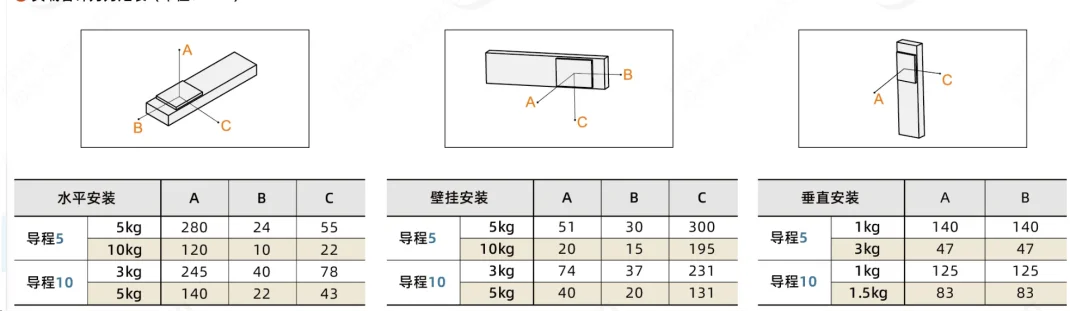

判定设计负载质量是否满足允许安装的最大悬臂。例如水平安装的负载4kg，A方向重心偏移240，B方向偏移20，C方向偏移40，此时在下图所示允许安装范围内，则模组可用。

特殊情况：负载和悬臂关系不在上述范围内。负载很小但悬臂很大，超出图表范围时，需计算三向弯矩与模组允许弯矩对比。例如水平安装负载1kg 、悬臂C=350：Mx=1×9.8×350/1000×2=6.86N.m < 允许值19N.m ，满足；此时若另外三个方向悬臂也允许则可用。

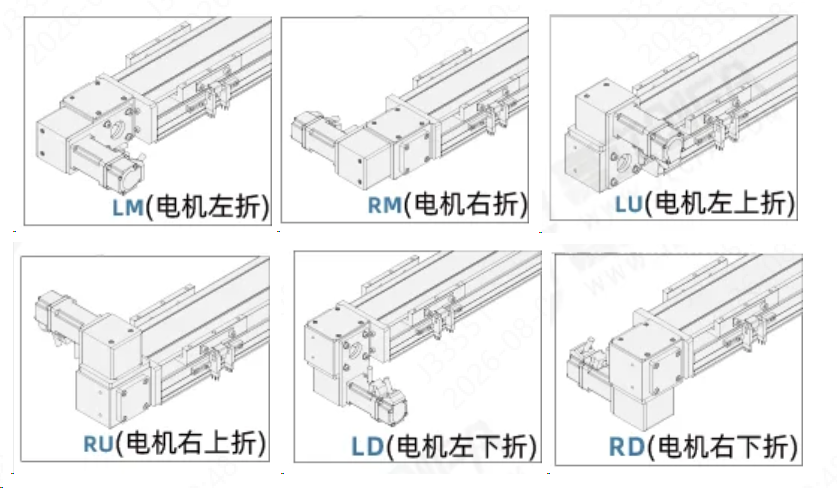

8、配置电机：电机安装方向、电机品牌、伺服或步进、是否带刹车、绝对值式/增量式编码器等。

9、行程开关：一般 3 个（2 个极限 + 1 个原点），传感器类型 PNP 或 NPN。



丝杆模组特点

● ✓ 定位精度高，重复性好

● ✓ 刚性好，承载能力大

● ✓ 使用寿命长，维护成本低

● ✗ 速度受限，不适合超高速场合

● ✗ 行程受限（一般 ≤1.5m）

● ✗ 高速时发热较大，需考虑散热

● ✗ 存在回程间隙

典型应用：CNC数控机床、半导体封装设备、精密装配线、检测设备、激光加工设备、3C电子精密组装等。



3.2 同步带模组

类型 可参考https://www.jlcfa.com/list/1384335809760037.htmll



同步带模组主要分为，单导轨、双导轨（4-8滑块）、内嵌式，如下图所示。

结构组成

● 同步带：聚氨酯/橡胶带体 + 钢丝或凯夫拉芯线

● 带轮：铝合金或钢制同步带轮

● 导轨：一般为直线导轨

● 滑座：与同步带连接的移动平台

● 张紧机构：调节皮带张紧力，补偿磨损

● 电机：伺服或步进电机驱动带轮

性能参数

● 速度：1~5m/s（高速型号可达 8m/s）

● 精度：±0.03~0.1mm

● 推力：中等，一般 ≤5kN（受皮带张力限制）

● 悬臂：悬臂能力较差，建议双滑块支撑

选型方式

针对标准模组

1、精度：有精度要求先看精度，精度满足才可继续。

2、负载：模组允许负载须大于设计负载（选型图册数值为参考值）；初选后再按悬臂负载校核。

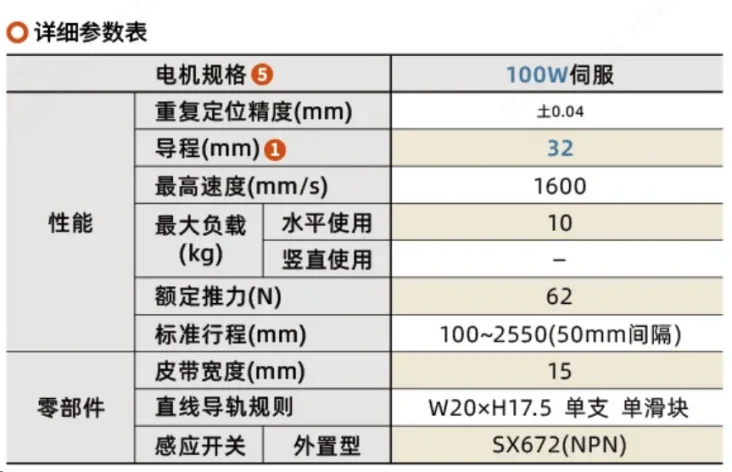

3、速度：同步带模组的速度参数一般不给同步轮节圆直径而是给导程，具体速度计算可参考丝杆模组。注意：给导程的不一定是丝杠模组，也可能是同步带模组。

4、行程：需同时满足模组行程限制与最大加工长度。

5、推力：按最大加速力校核额定/定格推力是否达到设计需求。

6、辅助参数：配置传感器个数、类型等。

7、悬臂与弯矩校核

判定设计负载质量是否满足允许安装的最大悬臂，若在则可直接用。例如水平安装的负载4kg，A方向重心偏移240，B方向偏移20，C方向偏移40。此时在下图所示允许安装范围内，则模组可用。

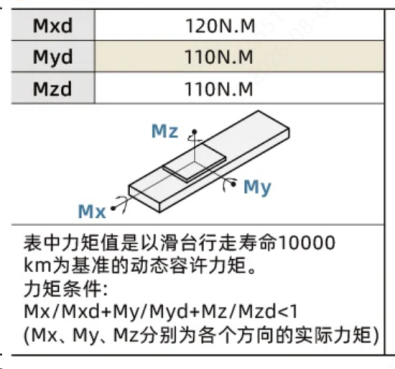

特殊情况：负载和悬臂关系不在上述范围内。负载很小但悬臂很大，超出图表范围时，需计算三向弯矩与模组允许弯矩对比。例如水平安装负载10kg 、悬臂C=350：Mx=10×9.8×350/1000×2=68.6N.m < 允许值120N.m ，满足；此时若另外三个方向悬臂也允许则可用。

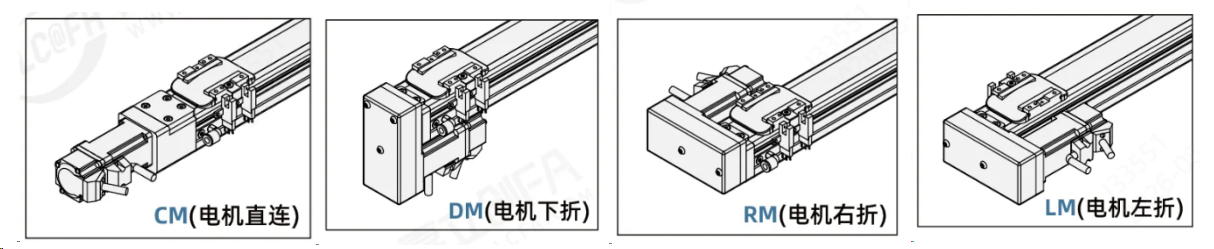

8、配置电机：电机安装方向、电机品牌、伺服或步进、是否带刹车、绝对值式/增量式编码器等。

9、行程开关：一般 3 个（2 个极限 + 1 个原点），传感器类型 PNP 或 NPN。

特点

● ✓ 速度快，适合高速搬运

● ✓ 噪音低，运行平稳

● ✓ 成本低，性价比高

● ✓ 维护简单，皮带更换方便

● ✗ 精度相对较低，有弹性变形

● ✗ 使用寿命较短，存在皮带磨损和伸长问题

● ✗ 不适合重载和悬臂大的场合、轻载垂直工况需配套制动电机/张紧机构

典型应用：包装机械、3D打印机、轻载搬运线、分拣系统、电子元件插件机、小型CNC雕刻机等。



3.3 直线电机模组

类型

主要分为有铁芯直线电机和无铁芯直线电机。

有铁芯：动子线圈内含铁芯，与定子磁轨间存在磁吸力，推力大、刚性强；具有齿槽效应导致低速平顺性略逊于同等级无铁芯电机。

无铁芯：动子线圈无铁芯，与磁轨间无磁吸力，无齿槽效应，故无顿挫感，推力平稳、加速度高、振动小，精度高；但推力相较同等级有铁芯电机偏小。

成品直线电机可参考：https://www.jlcfa.com/list/1397722242848956.html

电机动子、定子可参考：https://www.jlcfa.com/list/1322841238109663.html

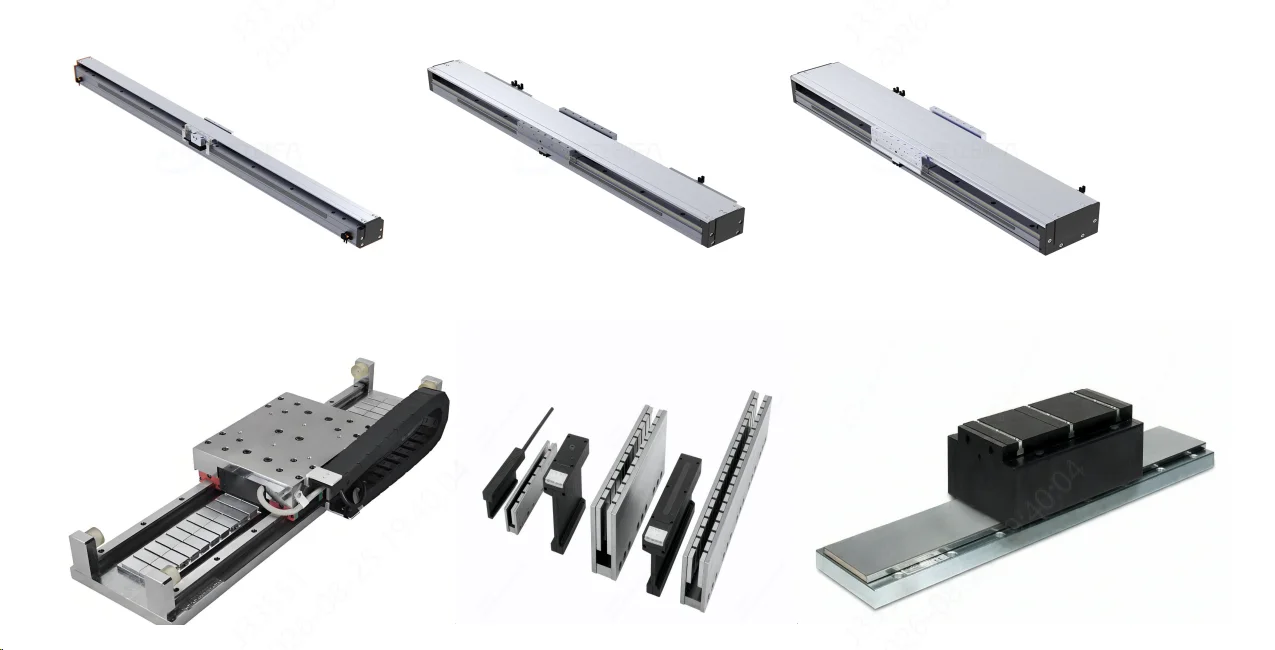

下图从左到右分别是，导轨内嵌式、导轨外嵌式、导轨内外嵌式、带导轨直线电机、无铁芯直线电机、有铁芯直线电机；另有轴式直线电机、音圈直线电机等。

结构组成

● 动子（线圈绕组）：通电产生磁场，运动部件，可单买

● 定子（磁轨）：永磁体阵列（钕铁硼），固定部件，可单买

● 导轨：直线导轨或气浮导轨

● 位置编码器：光栅尺/磁栅尺+读数头

● 反馈套件：限位开关、霍尔传感器

● 驱动器：专用直线电机伺服驱动器或通用驱动器

● 防护罩：防止磁场吸附金属粉尘

● 拖链：内置电缆的牵引和保护



性能参数

● 速度：2~10m/s（部分可达 15m/s）。速度越高对导轨要求越高：THK 2-3m/s，力士乐/IKO 高速款 3-10m/s，2m/s 以下导轨可选范围较宽。

● 精度：±0.001~0.01mm（搭配光栅尺可达亚微米级）

● 推力：大，单轴可达数十 kN

● 悬臂：较好（无机械接触，无摩擦背隙）

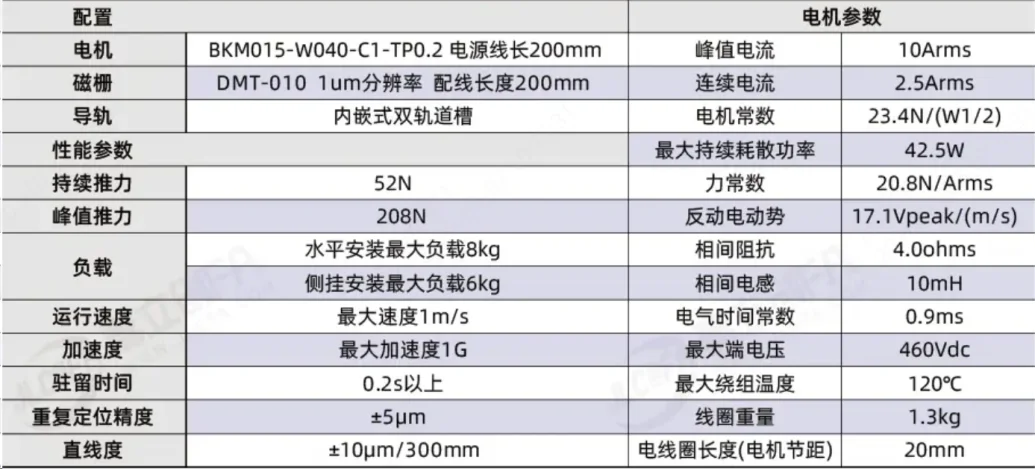

选型参数

  直线电机一般为非标配置，选型要点：

1、精度：有精度要求先看精度，精度满足才可继续。

2、负载：允许最大负载是一个范围性数据，不同于标准模组。

3、速度和加速度：需满足要求才可用于工况；只有标准直线电机会给此参数。速度受电压和反电动势常数影响，加速度受负载和电流影响，均非定值。

4、行程：不同种类直线电机最大行程不同。

5、持续推力：长时间连续运行推力，不满足则电机不能长时间运行。

6、峰值推力：影响加速度的大小，能不能瞬间达到需要速度加速度。

7、线圈质量：动子本身就是一种负载、也需要考虑到负载里。

8、动子数量：影响负载、推力、精度，系统复杂度与成本。

9、驱动器通信协议：影响直线电机的电气控制通信。

10、位置编码器类型和分辨率：影响位置信号反馈与定位精度。

11、其余参数可不进行计算，选定直线电机后此参数需要导入驱动器中。

补充说明：持续推力需按实际安装姿态（水平/垂直/侧装）与散热条件进行降额校核；额定电流与峰值电流需与驱动器匹配。



特点

● ✓ 零背隙、低摩擦，理论寿命更长

● ✓ 超高响应速度，加速度可达 10g 以上

● ✓ 精度极高，可达亚微米级

● ✓ 无机械磨损，免维护

● ✗ 成本极高（电机+驱动器+反馈系统）

● ✗ 发热量大，高精度使用工况需配套冷却系统（自然冷却、风冷、水冷）

● ✗ 有磁力吸引风险，恶劣粉尘环境须加防护

● ✗ 无机械物理限位，需配置双硬限位、STO 安全转矩切断功能

● ✗ 对安装环境要求较高，磁场会干扰磁敏感元件，敏感场景需做磁屏蔽

典型应用：直线电机用途广泛，覆盖整个自动化行业；有铁芯适合一般工况，高速高精场景一般使用无铁芯电机。

 3.4 齿轮齿条模组

类型

按齿形分为直齿和斜齿（斜齿传动更平稳）；按精度分为普通级和精密级（磨齿齿条）；按结构分为单齿条和双齿条消隙结构。

结构组成

● 齿条：硬化磨齿齿条，沿行程方向铺设

● 齿轮：与齿条啮合的小齿轮（Pinion）

● 减速机：行星减速机或蜗轮蜗杆

● 导轨：重型线性滑轨或滚轮导轨

● 滑座：大型铸铁或焊接钢结构

● 消隙机构：双齿轮预紧，消除反向间隙

● 润滑系统：自动润滑，保障长寿命

性能参数

● 速度：1~3m/s（高速型号可达 5m/s）

● 精度：±0.1~0.3mm（磨齿精密级可达 ±0.05mm）

● 推力：超大，可达数百 kN

● 悬臂：好，适合大悬臂龙门结构

齿轮选型方式和同步带是类似的，按照相同方式选择即可。需要注意齿轮模组若是需要润滑，需要加的毛毡齿轮一般是不在模组标配范围内的。

补充：齿轮齿条选型还需关注减速机速比（按所需推力与速度匹配）、消隙方式（单齿条或双齿轮消隙，高精度往复场景宜选双齿轮消隙结构）及回程间隙指标。

特点

● ✓ 行程几乎不受限制（可拼接至数十米）

● ✓ 承载能力极强，重载首选

● ✓ 耐恶劣环境（粉尘、高温、户外）

● ✓ 适合大悬臂龙门结构

● ✗ 精度受齿轮齿条制造精度限制

● ✗ 有背隙（需双齿轮消隙 结构改善）

● ✗ 噪音较大，高速时更明显

● ✗ 磨损较快，需要定期润滑维护

典型应用：龙门铣床、大型激光切割机、轨道车辆检测、港口机械、大型搬运机器人、风电设备制造等。

四、直线模组选型指南

正确的选型是确保设备性能、寿命和成本的关键。以下从七个步骤系统阐述选型流程。

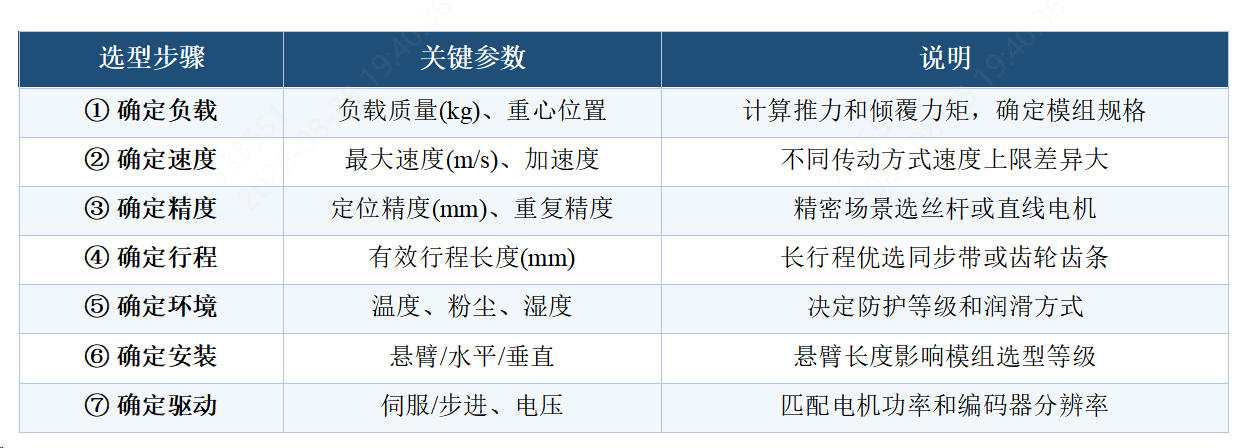

4.1 选型详细步骤

1. 确定负载参数

明确负载质量、重心位置、偏心距。计算所需推力 F = m×a + m×g×μ + 外阻力（垂直需考虑重力分量m×g）。同时校核倾覆力矩是否在模组允许范围内。

2. 确定运动参数及推力

确定最大速度、加速度、加减速度曲线（梯形/S曲线）。根据循环时间和行程计算平均速度和最高速度需求，确定对应的推力需求（预留安全系数）。

3. 确定精度要求

区分定位精度（绝对位置误差）和重复精度（多次到达同一位置的一致性）。根据工艺要求选择对应精度等级的模组。

4. 确定行程和安装方式

测量有效行程，预留安全余量（一般两端各加 50~100mm）。确定安装方向（水平/垂直/侧挂/悬臂），不同方式对模组刚性要求不同。

5. 确定工作环境

考虑温度范围、粉尘浓度、湿度、腐蚀性气体、液体接触等。选择对应的防护等级（IP40~IP65）、润滑方式和材料。

6. 匹配驱动系统

根据所需推力和速度选择电机类型（伺服/步进）和功率。丝杆 / 同步带模组建议负载惯量与电机惯量比≤10:1；直线电机模组建议负载质量与动子质量比≤5:1。选择配套减速机和编码器。

7. 校核寿命和可靠性

根据负载、速度和工作时间，计算模组预期寿命（L10寿命）。确认安全系数 ≥1.5。必要时进行有限元分析验证结构强度。

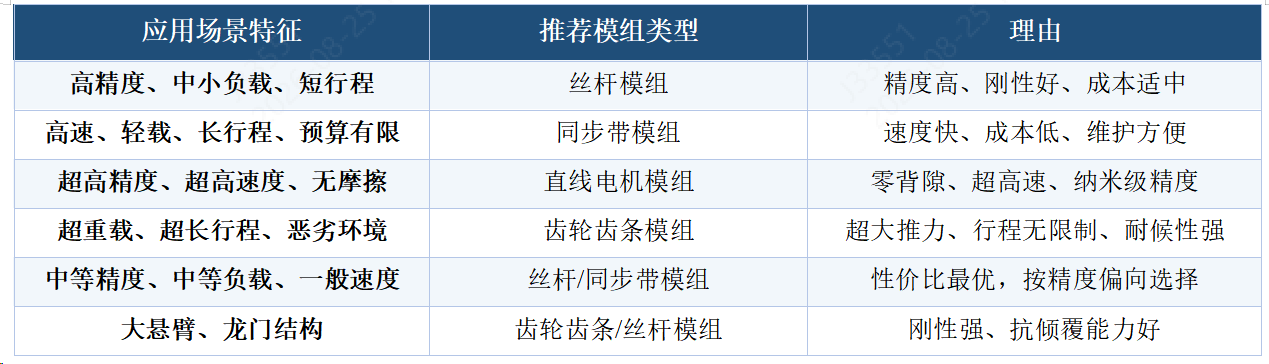

4.2 应用场景快速选型对照

4.3 垂直安装选型要点

● 丝杆模组：必须配刹车电机，大负载建议增加配重 / 气弹簧平衡；

● 同步带模组：轻载可用，必须配刹车 + 定期检查皮带张力；

● 直线电机模组：必须配机械抱闸 + 断电锁紧，无机械自锁，断电直接下坠；

● 齿轮齿条模组：重载垂直必须配平衡缸 + 刹车减速机。



五、选型注意事项与常见问题

5.1 关键注意事项

● 安全系数：所有选型计算建议应预留 ≥1.5 的安全系数，重载场合建议 ≥2.0

● 刚性匹配：悬臂越长，对模组刚性要求越高，必要时选择加宽加厚型号

● 热膨胀：长行程模组需考虑温度变化引起的热膨胀（钢材约12μm/m/℃，铝材约23μm/m/℃）

● 防护等级：粉尘环境选择 IP54 以上，切削液环境选择 IP65

标准开式模组：IP40，仅适合洁净干燥环境

钢带全封闭丝杆模组：最高 IP65，适合一般粉尘、少量飞溅场景

直线电机模组：开式 IP40，带风琴罩 IP54，全密闭结构 IP65

齿轮齿条模组：可做到 IP65，适合恶劣工业环境

● 润滑方式：自动润滑 > 手动润滑 > 免维护（自润滑材料）

● 维护保养周期：不同模组的润滑周期、易损件更换周期不同，需按照说明定期维护

● 共振规避：工作速度应避开模组的固有频率区间

5.2 常见选型误区

● 误区一：速度越快越好 → 实际应根据工艺需求选择合适速度，过高速度增加成本和振动

● 误区二：精度越高越好 → 过度追求精度会大幅增加成本，满足需求即可

● 误区三：忽略悬臂影响 → 悬臂会显著降低模组实际承载能力，必须校核

● 误区四：只看模组价格 → 应综合考虑寿命、维护、停机成本等总拥有成本（TCO）

● 误区五：电机随便配 → 电机惯量、功率必须精确匹配，否则影响精度和寿命

● 误区六：只看有效行程 → 需关注模组总长，避免设备安装空间不够

● 误区七：只看峰值/最大值 → 需同时关注额定值和最大值，避免按最大值长期使用，导致电机过热、模组提前损坏



六、结语

直线模组是自动化设备的核心执行部件，选型的本质是在精度、负载、行程、速度、成本五个维度之间寻找最优平衡点，选型的正确性直接决定了设备的性能表现和使用寿命。丝杆模组适合精密中载场合，同步带模组是高速经济型选择，直线电机模组代表最高性能水平，齿轮齿条模组则是重载长行程的不二之选。

建议在实际选型时，充分梳理负载、速度、精度、行程、环境等核心参数，具体问题具体分析，自动化行业，工况千变万化，并不一定可以复用，遇见没有底气的设计可直接联系我们解决
